Bassonuppi, 20W EL84 putkilla

https://muusikoiden.net/dyn/users/150886.jpg

Perustuu aikalailla Marsun 2019 koodilla olevaan nuppiin. Tein kuvat ja kytkiset alkuperäisen kytkentäohjeen mukaisesti pienillä päivityksillä.

CAD kuvat saatavilla jos kiinnostusta riittää.

HUOM! jos rakennat, rakennat omalla vastuulla.

Jeszse: Mäyrätele https://scontent-arn2-1.xx.fbcdn.ne … 339387502_1701749241907984941_o.jpg

-Neckthru
-Vaahtera-mahonki-vaahterakaula
-Saarnisivut
-Vaahteraotelauta mäyrälogolla
-Groverin lukkovirit
-Straton talla
-Lespan paino
-Käsin käämityt humpparit, alnico5, puolitukset potikoissa erikseen
-Söpö

Laitoin tähän omistajan toiveesta glitteriä kanteen. Nyt on vissiin entistä söpömpi. https://scontent-arn2-1.xx.fbcdn.ne … 2438840a5f38f316b54&oe=59075C34

blueskille: https://muusikoiden.net/dyn/users/150883.jpg

Kotelo kasattu mäntyliimalevystä, päällystetty tweedillä ja viimeistelty lakalla. Elementtinä Weberin Blue Pup 8". Seuraavaksi tarkoitus tilata Uraltonelta 5F1-rakennussarja.

Tää on upee. Mistä teit tuon hienon nimikyltin?

Jyrki

https://scontent-arn2-1.xx.fbcdn.ne … c0a5866197c428e9ed0&oe=5937C4E6

-Vaahterakaula, öljytty
-Leppäbody
-25,5" skaala, 22 nauhaa
-Schallerin raudat
-Oma mikki. 11,3kohm ja keraaminen magneetti
-Suora banskulapa

https://muusikoiden.net/dyn/users/151150.jpg
Lavaton hiilikuitubasso tuli tekaistua. Tarinaa ja kuvia
https://www.talkbass.com/threads/wi … d-off-carbon-headless-bass.1259505/

Uimari on nähnyt vaivaa ja tulos on kyllä kunnioitettava. Tuleekos tuo joskus myyntiin? Siis ennen kuin perikunta päättää siitä?

ituvirtanen: Uimari on nähnyt vaivaa ja tulos on kyllä kunnioitettava. Tuleekos tuo joskus myyntiin? Siis ennen kuin perikunta päättää siitä?

Ei voi tietää.

Komia basso, ei ihan joka päivä näe vastaavia projekteja. Mites sen logon kanssa kävi?

Juicy: Komia basso, ei ihan joka päivä näe vastaavia projekteja. Mites sen logon kanssa kävi?

Ei oo vielä posti tuonu. Olavilla työn alla.

MPU: Ei oo vielä posti tuonu. Olavilla työn alla.

Lisää kuvia, kun tarrat ovat kiinni!

ituvirtanen: Lisää kuvia, kun tarrat ovat kiinni!

Juu. Jos vaan ne dekaalit joskus tulis. Joko tollasen tekeminen kestää saakelin kauan, tekijällä on hommaa jonoksi asti tai tekijä tekee sillon jos huvittaa. 1.helmikuuta maksoin eikä ole kuulunut mitään, ei dekaalia eikä vastausta kyselyyn. No, tulipahan kolme dekaalia tältä kaverilta samalla, nimittäin eka, ainoa ja vika.

2-kanavainen 50W kitaravahvistin efektiloopilla ja tremololla. Putkina 4x 12ax7 ja 2x EL34. Särökanava perustuu Jose Arredondo mashall modauksiin ja puhdaskanava on Fender tyylinen. Tremolo on perinteine päätteen biasia vatkaava, mutta oskillattori on tehty bipolaaritransistoreilla.

Kytkentäkaavio:
http://www.ghr.fi/tube/bossa/bossa.sch.svg

Kuvia:
http://www.ghr.fi/tube/bossa/etu2.jpg
http://www.ghr.fi/tube/bossa/taka.jpg

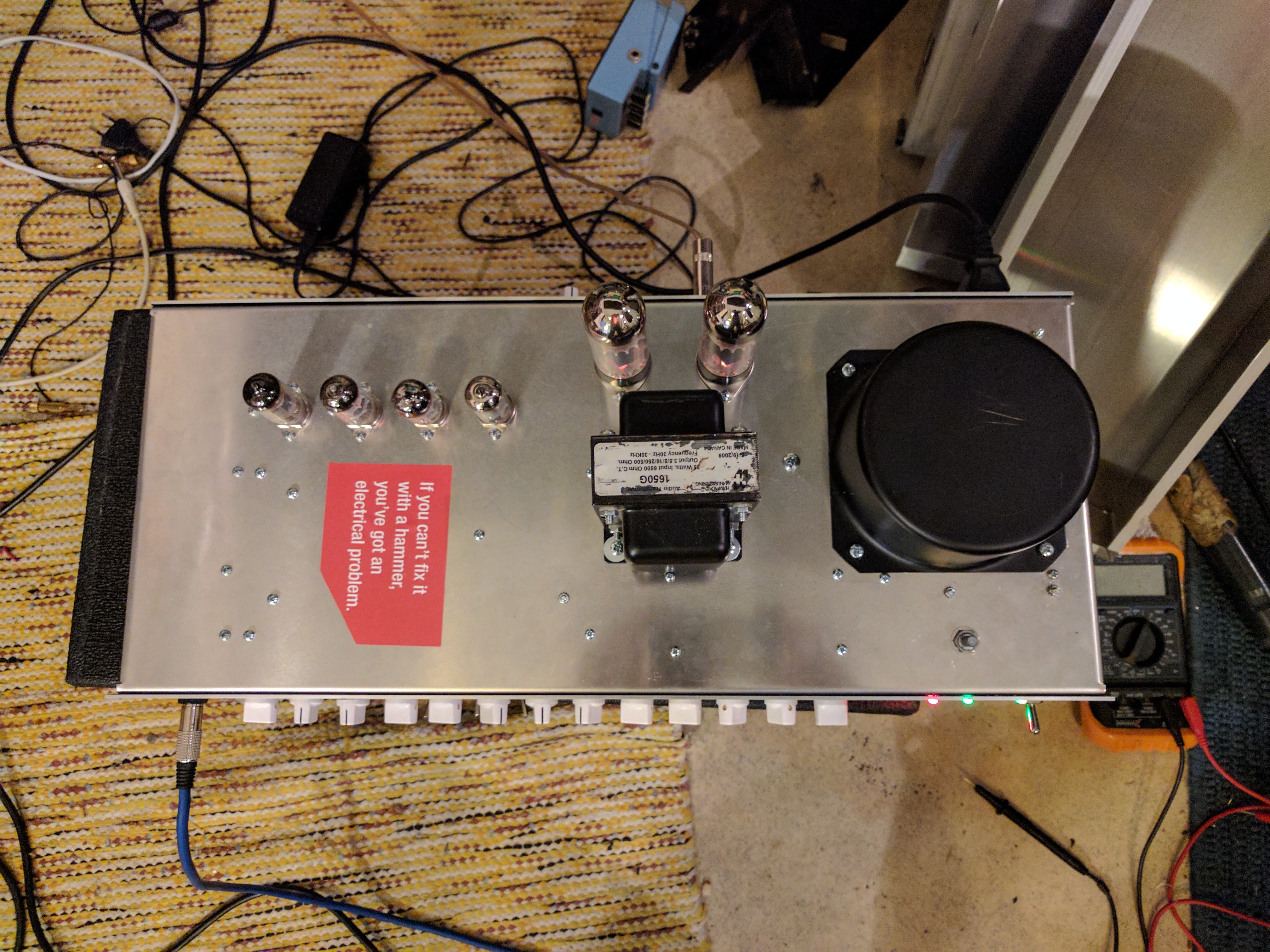

http://www.ghr.fi/tube/bossa/yla.jpg
http://www.ghr.fi/tube/bossa/sisu.jpg

MPU: Juu. Jos vaan ne dekaalit joskus tulis. Joko tollasen tekeminen kestää saakelin kauan, tekijällä on hommaa jonoksi asti tai tekijä tekee sillon jos huvittaa. 1.helmikuuta maksoin eikä ole kuulunut mitään, ei dekaalia eikä vastausta kyselyyn. No, tulipahan kolme dekaalia tältä kaverilta samalla, nimittäin eka, ainoa ja vika.

Tää mnetissä mainostanut oikonenko tekee?

Mä oon kuullu siitä pelkästään tämmösiä juttuja.

Jeszse: Tää mnetissä mainostanut oikonenko tekee?

Mä oon kuullu siitä pelkästään tämmösiä juttuja.

Tämäpä juuri. En voi tällä kokemuksella suositella kaverin palveluksia kenellekään.

Lauri: 2-kanavainen 50W kitaravahvistin efektiloopilla ja tremololla.
Kuvia:
http://www.ghr.fi/tube/bossa/etu2.jpg
http://www.ghr.fi/tube/bossa/taka.jpg

Näyttää hyvältä!

Miten teit/mistä ostit nuo etu- ja takalevyt? Itsellä tulossa projekti ja nuo levyt vielä hakusessa.

n4ppul4:
Miten teit/mistä ostit nuo etu- ja takalevyt? Itsellä tulossa projekti ja nuo levyt vielä hakusessa.

http://www.schaeffer-ag.de/en/

Sieltä kun lataa Front Panel Designerin, niin sillä on helppo suunnitella noita etu- ja takalevyjä. Aika kalliita noi aluminilevyt vaan on. Tohonkin vahvariin niiden hinnaksi tuli suunnilleen 100€.

Tulihan ne dekaalit viimein. Työn jälki huippua, kommunikaatio heikohkoa.
https://muusikoiden.net/dyn/users/151440.jpg

Lauri: http://www.schaeffer-ag.de/en/

Sieltä kun lataa Front Panel Designerin, niin sillä on helppo suunnitella noita etu- ja takalevyjä. Aika kalliita noi aluminilevyt vaan on. Tohonkin vahvariin niiden hinnaksi tuli suunnilleen 100€.

Joo tää ei vissiin tule olemaan se minun ratkaisu, mutta kiitos vaan vinkistä. Ohjelma laskoi että hinnkasi tulisi 170e pelkästä etulevystä. Olen tekemässä tuota Anvil preamppia.

Edit:
Oho, huomasti alentui etulevyn hinta kun laittoi ominaisuuksista "Engraving mode" printiksi eikä infill. Hinta tippui siis 170e -> 64e. Ihan vaan tiedoksi niille, jotka tuota softaa joskus haluaa testata.

Envelope filtteri: http://mia-amps.net/images/nurse_q.jpg jonka asialleen omistautunut voi tehdä itsekin: https://vanhat-radiot.blogspot.fi/2 … 01/rakennetaan-envelope-filter.html

808 tube screamerin rakentelin myös: http://mia-amps.net/images/ts808.jpg Askarteluohjeet tulenee kunhan saan itseni kirjoittamaan.

Jykki: Tää on upee. Mistä teit tuon hienon nimikyltin?

Jyrki

Kyltin tilasin kylttimax.fi sivustolta. Hintaa taisi tulla n. 40€, mutta sainpa juuri sitä mitä halusin. Nimikyltin teksti on muuten anagrammi Fender Champista ;)
