mattim: Arvaisin, että säröytyminen on prosentuaalisesti pienempää kynnysjännitteiden suhteessa. Jotta saat samat säröt, pitänee signaalin vahvistusta ennen ledejä kasvattaa tuon kynnysjännitteen eron verran. Kuva olis kiva.

Matti

Itse päättelin tyhmällä päälläni, että todennäköisesti noiden väärien ledien seurauksena säröytyminen tosiaan pienentyisi. Mutta hätä ei ole tämän näköinen, kävin tänään koulun jälkeen hakemassa pussillisen punaisia ledejä, en viitsi edes kokeilla noilla vihreillä.

Tuomoo: Itse päättelin tyhmällä päälläni, että todennäköisesti noiden väärien ledien seurauksena säröytyminen tosiaan pienentyisi. Mutta hätä ei ole tämän näköinen, kävin tänään koulun jälkeen hakemassa pussillisen punaisia ledejä, en viitsi edes kokeilla noilla vihreillä.

Älä hylkää niitä vihreitä. Kannattaa labrata epäsymmetristä leikkautumista "eripari" LED:eillä, 1N4148+Led parilla jne. Saattaa löytyä hyväsoundisia yllätyksiä.

Zeeboo: Älä hylkää niitä vihreitä. Kannattaa labrata epäsymmetristä leikkautumista "eripari" LED:eillä, 1N4148+Led parilla jne. Saattaa löytyä hyväsoundisia yllätyksiä.

Rakennan tämän punaisilla, kokeilen joskus sitten vihreitä tilalle kun kaverille lupasin rakentaa samanlaisen. Vetoan tuohon aiemmin sanomaani
Jos jollakin muuten on suositella jotakin hyvää, mieluiten suomenkielistä opusta koskien peruselektroniikkaa ja tällaisia rakenteluhommia, niin suositelkaa ihmeessä. Tämä kiinnostaa harrastuksen puolesta, mutta ärsyttää olla aina kyselemässä kaikkialla sillä asiat eivät ole todellakaan hallussa.

Eli olen täysin nyyppä näissä asioissa.

Tuomoo: Rakennan tämän punaisilla, kokeilen joskus sitten vihreitä tilalle kun kaverille lupasin rakentaa samanlaisen. Vetoan tuohon aiemmin sanomaani

Eli olen täysin nyyppä näissä asioissa.

Nyt hieman vähättelet kyllä itseäsi. Ei puolijohteilla tehty audio tai muukaan elektroniikka mitään rakettitiedettä (osa siitä kylläkin) ole. Mystifioimalla tehdään rahaa ; -)

Matti

Hölmöläisen yksinkertaanen kysymys, mikskä sitä palikkaa kutsutaan, joka löytyy pedaaleista, johon kytketään ulkonen virtalähde? Aivot teki tenkkapoon kun yritin etsiä..

VeryHumis: Hölmöläisen yksinkertaanen kysymys, mikskä sitä palikkaa kutsutaan, joka löytyy pedaaleista, johon kytketään ulkonen virtalähde? Aivot teki tenkkapoon kun yritin etsiä..

DC-virtaliitin?

Suunnitelmat muuttuivat kesken kitaran rakentamisen. Alkuperäinen tarkoitus oli laittaa kitaraan SD P-rail tallamikki ainoaksi mikiksi. Suunnitelmat muuttuivat ja mikiksi tulikin Gibson P-94T. Olin alunperin tehnyt sähköiksi 1x vol, 1x tone ja 3-asentoinen kytkin P-railin kytkemiseksi. Nyt kun mikki vaihtui aion ottaa tone potikan pois ja laittaa sen tilalle jakin. 3-asentoisesta aion tehdä tone kytkimen ja volume säilyy entisellään.

Nyt tarvitsinkin vinkkiä tuon 3-asentoisen kytkemiseen. Kytkin on 2x3 asentoinen kytkennällä, jossa A0->A1 (asento 1); A0->A2 (asento 2) ; A0->A3 (asento 3) ja sama B-puolella. Yhden asennon täytyy olla bypass-asento. Toimiiko kytkentä esim. asento 1: A0:sta volumelle
asento 2: A0:sta volumelle ja A2 konkan(c1) kautta maihin
asento 3: A0:sta volumelle ja A3 konkan(c2) kautta maihin

Entä c1 ja c2 arvot?

joomak: Toimiiko kytkentä esim.

Toimii. Mutta otathan tonekytkimelle tulevan signaalin suoraan mikistä, ettei vasta volumepotikan jälkeen.

Entä c1 ja c2 arvot?

Ihan oman maun mukkaan. Ilman sarjavastuksia soundi on sama kuin tonepotikka nollilla, jolloin pienemmät konkat päästää keskialuetta paremmin läpi. Kokeilisin ensimmäisenä 3,3nF ja 10nF. Jos taas haluat kuulla pelkkää bassoa, laita 47nF. Toi 10nF saattaa olla aika lähellä Money for Nothing -soundia, ja 3,3nF olisi tummasoundinen humppari.

Jos taas haluat matkia tonepotikan eri asentoja, laita mieluummin tonepotikka.

Aki: 3,3nF olisi tummasoundinen humppari..

Pilkku pois.. Tarkoitit todennäkösesti kuitenkin 33 nF.. ;)
Tonekonkan arvosta vielä: Mitä suurempi on konkan arvo, sen enemmän se leikkaa korkeita taajuuksia.
Usein noissa "itäisten maitten" LP-kopioissa on tuota 33 nanon konkkaa, kun taas Gibson tosiaan suosi tuossa 22 nF kokoista.

Aki: Toimii. Mutta otathan tonekytkimelle tulevan signaalin suoraan mikistä, ettei vasta volumepotikan jälkeen.



Ihan oman maun mukkaan. Ilman sarjavastuksia soundi on sama kuin tonepotikka nollilla, jolloin pienemmät konkat päästää keskialuetta paremmin läpi. Kokeilisin ensimmäisenä 3,3nF ja 10nF. Jos taas haluat kuulla pelkkää bassoa, laita 47nF. Toi 10nF saattaa olla aika lähellä Money for Nothing -soundia, ja 3,3nF olisi tummasoundinen humppari.

Jos taas haluat matkia tonepotikan eri asentoja, laita mieluummin tonepotikka.

Matkiminen oli mielessä. Tällä kytkennällä tosiaan leikkautuu korkeat äänet rajummin kuin potikkaa käyttäessä. Vastuksien avullahan voisi toteuttaa tone-potikan asentoja matkivan kytkennän. En keksi järkevää käyttöä tuolle 3-asentoiselle, jos laitan tone-potikan. Keksisikö joku muu? Mikkejä on vain yksi yksikelainen Gibson P-94T. Kitara on jonkinsortin Les Paul Junior ja Telecaster yhdistelmä.

fox: Pilkku pois.. Tarkoitit todennäkösesti kuitenkin 33 nF.. ;)

Ei, ku 3,3nF, tai 4,7nF. Sillä saa ykskelasestakin melkein humpparifiilistä. Se ei tietenkään matki nollilla olevaa tonepotikkaa, mutta koska potikkaa ei ole, 33nF konkka tekisi soundista hyvin tumpun.

joomak, laita tonepotikka vaikka sen kytkimen tilalle.

Aki: Ei, ku 3,3nF, tai 4,7nF. Sillä saa ykskelasestakin melkein humpparifiilistä. Se ei tietenkään matki nollilla olevaa tonepotikkaa, mutta koska potikkaa ei ole, 33nF konkka tekisi soundista hyvin tumpun.

joomak, laita tonepotikka vaikka sen kytkimen tilalle.

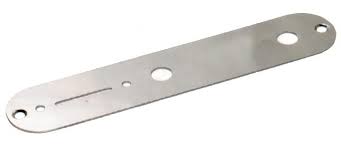

Lähtökohtana on tälläinen paneli. http://t0.gstatic.com/images?q=tbn: … ObYAHScOGkEqHzsq5nbtZwpX1zR_S9gE_By

Tästä voi päätellä sopivat arvot http://www.stewmac.com/freeinfo/i-4000/4000_05.gif

Oikeat konkat voisivat olla pienemmässä vähennyksessä 8,2nf (0,008uF) ja suuremmassa 15nF (0,015uF). Kytkentä on kyllä aika tyly, kun se poistaa kaikki korkeat taajuudet, mutta toivottavaa olisi että tuo mikki kuulostaisi niin nätiltä, ettei tarvitsisi käännellä kuin volumepotikkaa.

edit. siis kytkennässä konkan kautta johdetaan maihin.

joomak: Lähtökohtana on tälläinen paneli.

Siis sullako on siinä myös tone? Silloin laittaisin kytkimen valitsemaan tonelle konkan. 3,3nF, 10nF ja 22nF vaikkapa.

Tästä voi päätellä sopivat arvot

Njoo, näkyyhän tosta se suunta, mutta mittasuhteet ei ole sinnepäinkään. 8,2nF päästää läpi lähes tuplasti niin korkeita taajuuksia kuin 15nF.

ettei tarvitsisi käännellä kuin volumepotikkaa.

Volumepotikan ruuvaaminen itsessään myös leikkaa diskanttia, tai tietynlaisen treble-bleedin kanssa jopa lisää sitä, eli jotain saa hienosäädettyä myös sillä.

Heh. Tässä mennyt nyt vähän suunnitelmat ristiin rastiin, mutta kyllä, Tone on mahdollista laittaa. Sen tilalle oli alunperin tulossa jakin liitin, mutta sen voi laittaa myös kitaran sivuun.

Tuo oli loistava idea tuo kytkimen käyttö tone potikan konkan vaihtoon. Kumma ettei itselle tullut mieleen. Toteutan homman sillä tavalla. Saa aika paljon lisää säätömahdollisuuksia. Kiitos ideasta!

Tervehdys!

Nyt tuli pieni stoppi oman "Marshall" 1987 50- wattisen rakentelussa. Tarkoituksena on laittaa siis kumpaankin kanavaan vain yksi jakki, ja en ole varma miten ne tulisi kytkeä. Joskus löysin netistä oheisen kytkennän, voisiko viisaammat valaista onko oikein?

http://img291.imageshack.us/i/marshallinput.jpg/

Komponentin tunnistusta!

Pöydällä on Höfnerin kitara mallia 175/1963, eli tämän tyylinen: http://www.musicsound.no/hofner-3-mikr.jpg

Kolme mikrofonia, yksi volume ja kolme tonea. Kitara pitää hurinaa ja ajattelin laittaa maadoitukset kuntoon. Sisältä löytyi tone-potikoiden luota kolme konkkaa, jotka ajattelin myös uusia. Konkista tunnistin 0,05uF ja 0,1uF elkot, mutta niistä pienin tuottaa ongelmia. Sen kyljessä lukee 4,7nS...

Mikä ihme tämä komponentti on? Vastusta mitatessa mittari näyttää ääretöntä enkä ole vielä raaskinut irrottaa sitä mahdollisen kapasitanssin mittausta varten.

Kiitos avusta!

EDIT: Tässä kehno kuva: http://muusikoiden.net/dyn/users/84208.jpg (jos linkki falskaa niin se löytyy profiilini kautta)

kiiski: Komponentin tunnistusta!

Konkista tunnistin 0,05uF ja 0,1uF elkot, mutta niistä pienin tuottaa ongelmia. Sen kyljessä lukee 4,7nS

EDIT: Tässä kehno kuva: http://muusikoiden.net/dyn/users/84208.jpg (jos linkki falskaa niin se löytyy profiilini kautta)

Keraaminen konkkahan tuo on.

Sax-pappa: Keraaminen konkkahan tuo on.

Onko vielä heittää veikkausta minkä arvoinen tuo on? Kyljessä siis lukee 4,7nS... Siis 4,7 pikoa vai nanoa?

Kiitos avusta!

kiiski: Onko vielä heittää veikkausta minkä arvoinen tuo on? Kyljessä siis lukee 4,7nS... Siis 4,7 pikoa vai nanoa?

Kiitos avusta!

4.7nF veikkailisin. 4.7pF konkalle on vaikea kuvitella käyttöä kitarassa.

Kas pärkkele kun en tajunnut että täällä on tämmöinen kokonaan oma palsta tyhmille kysymyksille - tulipa aloitettua turhaan uusi aihe :/
Mutta pastetaan tou kyssäri nyt sitte tännekin.. :D

Hei elektroniikkanörtit.

Nyt on hätä.

Beyerdynamicin luureihin piti piuha vaihtaa ja entistä pois otettaessa taisin kuumentaa liikaa sitä nipsua mihin langat kolvataan kiinni. Kaatui "etuseinästä" irti meinaan. Mielenkiintoista asiassa on se ettei se näyttänyt olevan kiinni mistään, siis pohjastaan tai muualta. Kyssäri onkin että hajotinko mä nyt nuo luurit lopullisesti vai voiko ton jotenkin vielä fiksata, esim locktitellä tai jollain patenttiratkaisulla. Ovat muuten toimivat.

Kts. kuvat alla

http://muusikoiden.net/dyn/users/84261.jpg

http://muusikoiden.net/dyn/users/84260.jpg

Ihan normikolvilla operoin, mutta oliskohan se tinaimurin käyttö ollu sit liikaa..mene ja tiedä. En tosiaan tajua noista sen enempää, niin että voisko joku kokeneempi valaista asiaa ennenkuin vaivun lopullisesti pimeään synkkyyteen. Kiire, prkle!!
