Ihan oikein menee. Halutessassi voit jättää sen toisen laidan vallan kytkemättä. Ideanahan on että "laitojen" välissä on kiinteä vastus ja keskinastassa "liuku" joka kulkee tuon kiinteän vastuksen päällä.

Joo, näin ajattelin, mutta kokemuksen perusteella ei aina kannata luottaa itseensä. :)

Heitin juuri verolevylle kasaan fuzzfacen. Komponentit romulootasta ja laatikosta 2 satunnaisesti valittua BC108C:tä. Hyvin biasoitui vähän kun trimmeriä väänsi. Liittimet pitäisi laittaa vielä että voisi saundia testata....

Heitin juuri verolevylle kasaan fuzzfacen. Komponentit romulootasta ja laatikosta 2 satunnaisesti valittua BC108C:tä. Hyvin biasoitui vähän kun trimmeriä väänsi. Liittimet pitäisi laittaa vielä että voisi saundia testata....

Sain juuri layoutin valmiiksi, mutta rakentamisen alkuun menee vielä pari päivää, koska romulootan komponentit eivät ole kovinkaan sopivia, eikä rahatilanne anna niitä vielä hankkia.

EDIT: Tossa melko lopullinen layout: http://koti.mbnet.fi/skateweb/arbiter_fuzz_face_vero_layout.png

EDIT: Tossa melko lopullinen layout: http://koti.mbnet.fi/skateweb/arbiter_fuzz_face_vero_layout.png

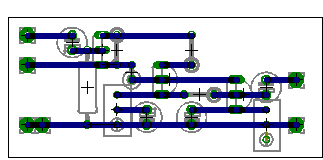

Pari käpyä taisi vielä olla tuossa layoutissasi. Itse tein tämän mukaan: http://www.kotipolttoinen.com/sisalto/kitara/sbf/kuvat/sbf.png (tuossa mukana myös tuo mainitsemani lähtöpuskuri ja gain-potikan tilalla trimmeri)

Oma pikainen proto ei oikein ollut menestys... Sieltä kuuluu venäläinen radioasema... ;) LOL! Metallikotelo auttaa. Saundikin oli aika surinaa. Pitänee vähän valkata niitä trankkuja kuitenkin. Ehkä pitää kokeilla vähän pienemmällä hfe:llä. Mutta bias on kuitenkin kohdallaan.

Pari käpyä taisi vielä olla tuossa layoutissasi. Itse tein tämän mukaan: http://www.kotipolttoinen.com/sisalto/kitara/sbf/kuvat/sbf.png (tuossa mukana myös tuo mainitsemani lähtöpuskuri ja gain-potikan tilalla trimmeri)

Oma pikainen proto ei oikein ollut menestys... Sieltä kuuluu venäläinen radioasema... ;) LOL! Metallikotelo auttaa. Saundikin oli aika surinaa. Pitänee vähän valkata niitä trankkuja kuitenkin. Ehkä pitää kokeilla vähän pienemmällä hfe:llä. Mutta bias on kuitenkin kohdallaan.

Heh,kun tekee radiota,saa oskillaattorin,vastaavasti jotain muuta tehtäessä saa radion... ;D Kokeiles transistoriksi BC107A mallia,se on aika hyvä yleismurkula
ollut vuositolkulla. Vanhat BC148 musut myös kokeilemisen arvoisia.

Heh,kun tekee radiota,saa oskillaattorin,vastaavasti jotain muuta tehtäessä saa radion... ;D Kokeiles transistoriksi BC107A mallia,se on aika hyvä yleismurkula
ollut vuositolkulla. Vanhat BC148 musut myös kokeilemisen arvoisia.

Jep, perinteisesti oskillaattori vahvistaa ja vahvistin oskilloi... Pitää käydä trankkukaupoilla jahka taas kerkiää. Tuo BC108C on kieltämättä aika vihainen. A malli on tosiaan vähän rauhallisempi.

Pari käpyä taisi vielä olla tuossa layoutissasi. Itse tein tämän mukaan: http://www.kotipolttoinen.com/sisalto/kitara/sbf/kuvat/sbf.png (tuossa mukana myös tuo mainitsemani lähtöpuskuri ja gain-potikan tilalla trimmeri)

Yhden puuttuvan hyppylangan lisäsin pikaisen tarkistuksen jälkeen: http://koti.mbnet.fi/skateweb/arbit … _fuzz_face_vero_layout_korjattu.PNG

Muita vikoja en nähnyt, mutta ainakin maadoitus on aika epäselvästi, mutta teen tuon Riffi-lehden efektien kytkennän mukaan, eli tärkeintä on, että itse efektiosio olisi kunnossa.
