Seuraavaksi työksi ajattelin vääntää toin pedaalipowerin jonka ohjeet siis löytyy tuolta www.kotipolttoinen.com :ista. Mitenkä jos haluaisi laittaa yhden tuottamaan tuollaista 18-20V jännitettä ? Muuntajaksi joku 24V ? Reguksi vaikka 20V ? Entäs konkat ? Ja onnistuuko edes noin ?

Samaan threadiin tämäkin: Minkämallinen tasasuuntaussilta? Siis jonkinlaista numeroa joka olisi tuollainen pyöreä ja samat pinnit.

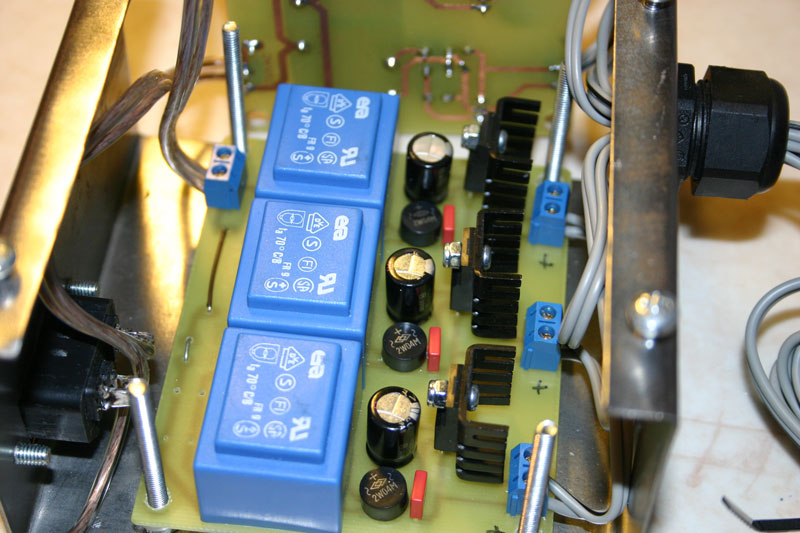

EDIT: http://www.kotipolttoinen.com/sisal … ara/pedaalipoveri/kuvat/sisalta.jpg ohoh tuossahan se näkyy.

Käykö B1000C1500R? Sp-elektroniikan sivuilta löytyisi tuollainen, kotelo on pyöreä ja 1000V/1,5A sanoo tiedot.

tuo on muuten kanssa loistopoweri;

http://www.geofex.com/Article_Folders/Spyder/spyder.htm

ja tuolta löytyy kanssa hyviä... lontooksi tosin.

http://www.generalguitargadgets.com/

Mutta periaatteessa regulaattorille saa olla reilustikin isompi ensiöjännite... eli jos halutaan 18VDC pihalle niin kannattaa ollu muuntaja joka tunkee vaikka 24VAC joka tasasuunnattuna on jo varmaankin yli 27VDC (en muista tarkkaa kerrointa kun on kymenen vuotta amiksesta ja 8 vuotta siitä kun viimeksi on miettiny noita tosissaan).

Jos regulle nimittäin työntää vaikka 19V ja siitä otetaan ulos 18V niin ei tule toimimaan kuormitettuna... jännite putuaa ku lehemän häntävärkki!

Zeni:

Katso regun datalehdestä paljonko siihen saa kytkeä jännitettä tulopuolelle. Konkkien jännitteenkeston tulee olla riittävä (eli siis isompi kuin se kytkettävä jännite). N voltin vaihtosähkö tuottaa kokoaaltotasasuunnattuna n kertaa neliöjuuri(2) -suuruisen tasajännitteen.

Jokke:

Käytin tasureina joitain mitä sattui silläkertaa Bebekistä löytymään.

Retku:

Tuolta Geofexistä tuo idean otin minäkin.

Katso regun datalehdestä paljonko siihen saa kytkeä jännitettä tulopuolelle. Konkkien jännitteenkeston tulee olla riittävä (eli siis isompi kuin se kytkettävä jännite). N voltin vaihtosähkö tuottaa kokoaaltotasasuunnattuna n kertaa neliöjuuri(2) -suuruisen tasajännitteen.


Odotinkin sun tulevan apuun ;) Mutta konkkien arvoja ei siis tarvitse muuttaa ? On muuten kiven alla nuo 78xx ja 79xx sarjan regujen datasheetit, huomiseksi pitäis selvitä.

Miten niin kiven alla? ;)

http://www.national.com/VCatalog/vi … 2F%2FAnalog+-+Regulators&tId=86

Esim:
LM78M15CT
Max tulo jännite: 35 V
Max virta: 500 mA
Lähtöjännite: 15 V

LM317 (säädettävä)
http://www.national.com/pf/LM/LM317.html
Max tulo: 40 V
Min lähtö: 1.2 V
Max lähtö: 37 V

Mjoo tuota LM317:aa määkin olen käyttänyt monenlaisissa projekteissa ja se on kyllä hyväksi havaittu. Sillä kun tosiaan pystyy etuvastus + trimmeri yhdistelmällä helposti toteuttamaan säädettävänkin systeemin. Tosin jos siihen työntää sen 40V sisään ja ottaa 9V ulos niin sen saa kyllä pultata ladon oven kokoiseen jäähdytyselementtiin että pysyy vilpoisena.

Mutta jos käyttää vaikkapa alumiinikoteloa ja sijoittelee regut niin että ne voi ruuvata suoraan kotelon kylkeen kiinni niin siinähän sekin ongelma on ratkaistu. Pitää vaan muistaa että yleensä noissa regulaattoreissa lähtöjännite tulee suoraan kuoreen eli se kuori ei saa missääntapauksessa osua maihin. Siispä kiillelevyä väliin jos kotelon runkoa jäähdytykseen käyttää!

Kiitoksia jälleen. Eli ongelmat alkaa olla ratkaistu. Vielä kaksi kysymystä:

1. Kuinka paljon tollanen pedaali vie ? Muistaakseni muuntajat oli luokkaa 200mA , mutta haluan tehdä tämän myös tulevaisuutta ajatellen eli pedaalit voivat vaihdella ja virrantarve myös, eli mikä on ehdoton maksimi mitä joku pedaali voisi napata ?

2. Tarvitseeko noiden konkkien arvoihin koskea ?

Otti ja tuota... Tuo 9V DC:tä tuottava poweri vielä menee jakeluun ja sellaisen rakentelu on alkamassa. On vaan ongelmana se, että Line6:n delay syö 9V AC. Väittää tarvitsevansa 1300mA. Miltäs tuon tapauksessa tuo pedaalipoverin kaavio näyttäis? Toki voin käyttää sitä alkuperäistä muuntajaakin, mutta idea yhdestä powerista hieman vesittyy.

Otti ja tuota... Tuo 9V DC:tä tuottava poweri vielä menee jakeluun ja sellaisen rakentelu on alkamassa. On vaan ongelmana se, että Line6:n delay syö 9V AC. Väittää tarvitsevansa 1300mA. Miltäs tuon tapauksessa tuo pedaalipoverin kaavio näyttäis? Toki voin käyttää sitä alkuperäistä muuntajaakin, mutta idea yhdestä powerista hieman vesittyy.

Eipä siinä muuta, mutta niiden pitää kestää tuo 1300mA joka on jo kohtuullisen iso määrä. Muuntajassa varmaan ongelmia tulee eniten hinnan kanssa. Nuo mitä itse katselin olivat 166mA ja hintaa jo 5euroa. Regulaattorin pitäisi sitten kestää tuo 1300mA (jäähdytystä saa varmaan olla reippaasti). Konkkien arvon muuttamisesta en tiedä.

Huomatkaapa että Line6 syö vaihtosähköä (9 VAC). Sikäli kun siis merkintä pitää paikkansa... Tasuria tai regua ei siis siinä tarvita vaan 9 v muuntaja.

Kaavio näyttää siis muuten "samalta" mutta muuntajan toisiolta konkat ja regu ja tasuri pois ja johdot suoraan liittimeen.
