Rummut: rumpukamat ›

Nyt muistaessa:

Tää hanke etenee NIIN väärässä järjestyksessä kuin ikinä mahdollista. Rungoista ei vielä tietoakaan ja niiden tilaaminen siirtyy kokoa ajan kauemmas tulevaisuuteen. Mutta ei se mitään.

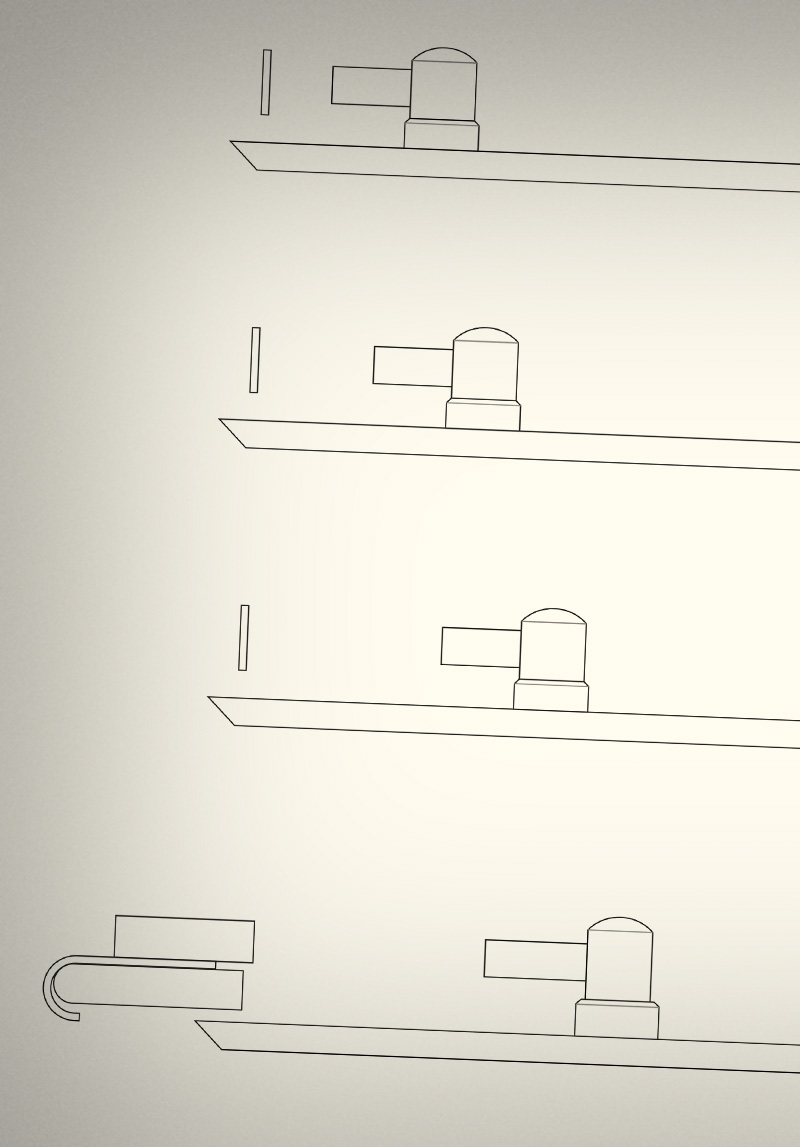

Eilen sain väsättyä auttavat mittakuvat joiden avulla sain varmistettua viritysruuvien optimipituudet:

https://u.cubeupload.com/Konsta/ocguc0.jpg

Normi viritysruuveja on kaikki kaupat täynnä mutta sellaisia viritysruuveja joissa ei ole kiinteästi asennettua prikkaa mukana olikin hankalampi löytää! Ihme juttu. Onneksi ranskasta sai niitäkin. Tai no, 13-tuumaiseen tomiin pitää vielä löytää sopivan mittaiset.

Nonnii kaikki viritysruuvit hankittu. Tomeihin 28mm, 42mm ja 56mm, basariin 95mm.
Ja kaikki semmoisia josta saa prikat irti perkele. Minähän en mitään paskaprikkoja rupia kattelemaan!

Päädyin bassorummun vanteen kourien kanssa pitkän arvonnan jälkeen PDP:n simppeleihin prässättyihin. Tarpeeks vähäeleiset ja kivan kevyet.

Kuten sanottua, detaljinyhräys tän hankkeen kanssa vedetään lähes tappiin. Koska en esimerkiks halua että viritysruuvit klonksuu kourien sisällä, innovoin Hendrix Drumsin Sleeved Washerseista eli kauluksella varustetuista nylonprikoista vuorauksen joka kouran sisälle. Samoin askartelin nahasta snadit pehmusteet kouran ja vanteen väliin.

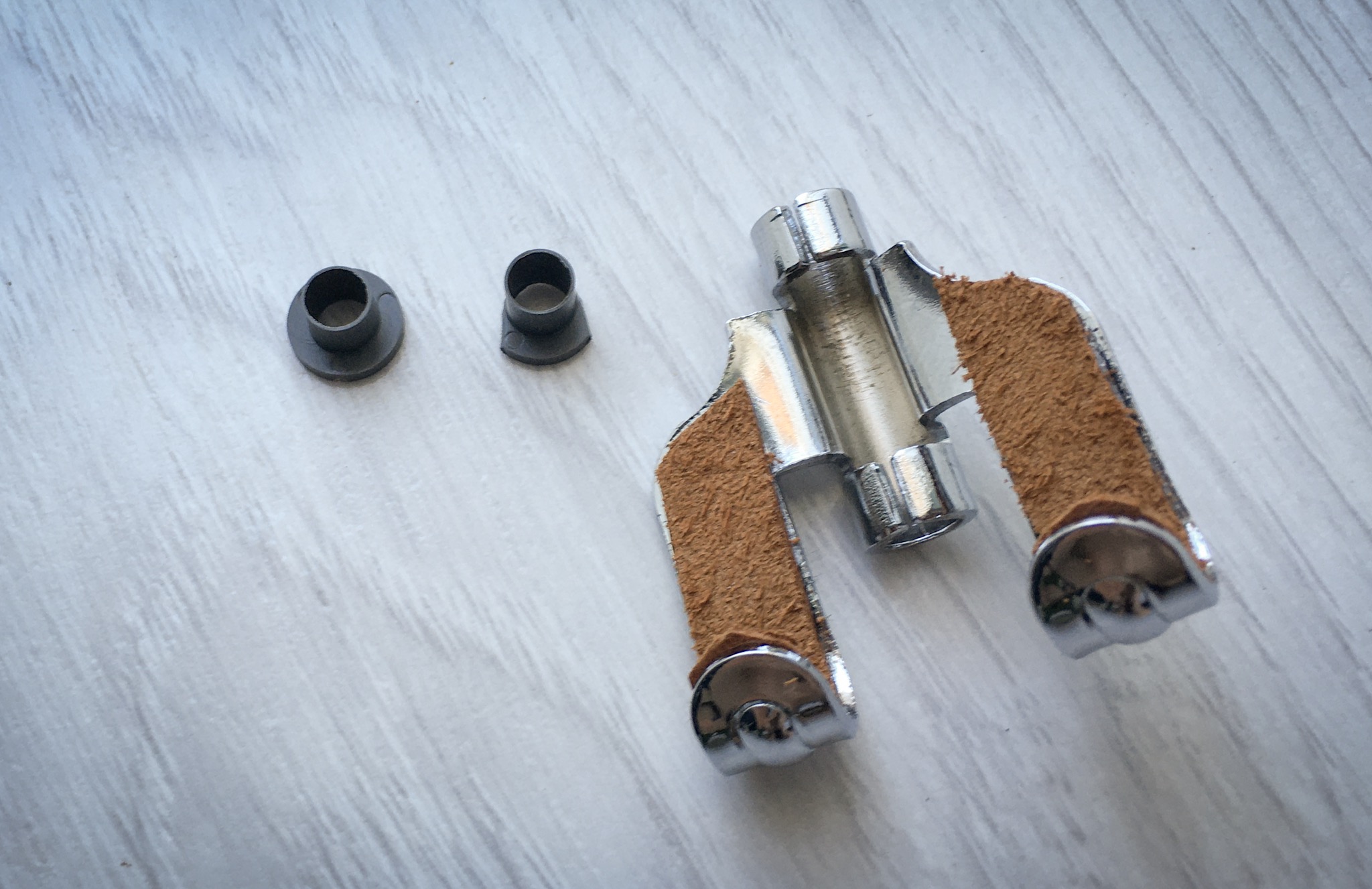

Vasemmalla käsittelemätön nylonkaulus, keskelle pihdeillä ja puukolla mutiloitu nylonkaulus ja oikealla vanteen koura nahkapehmusteineen:
https://u.cubeupload.com/Konsta/dyt8qp.jpeg

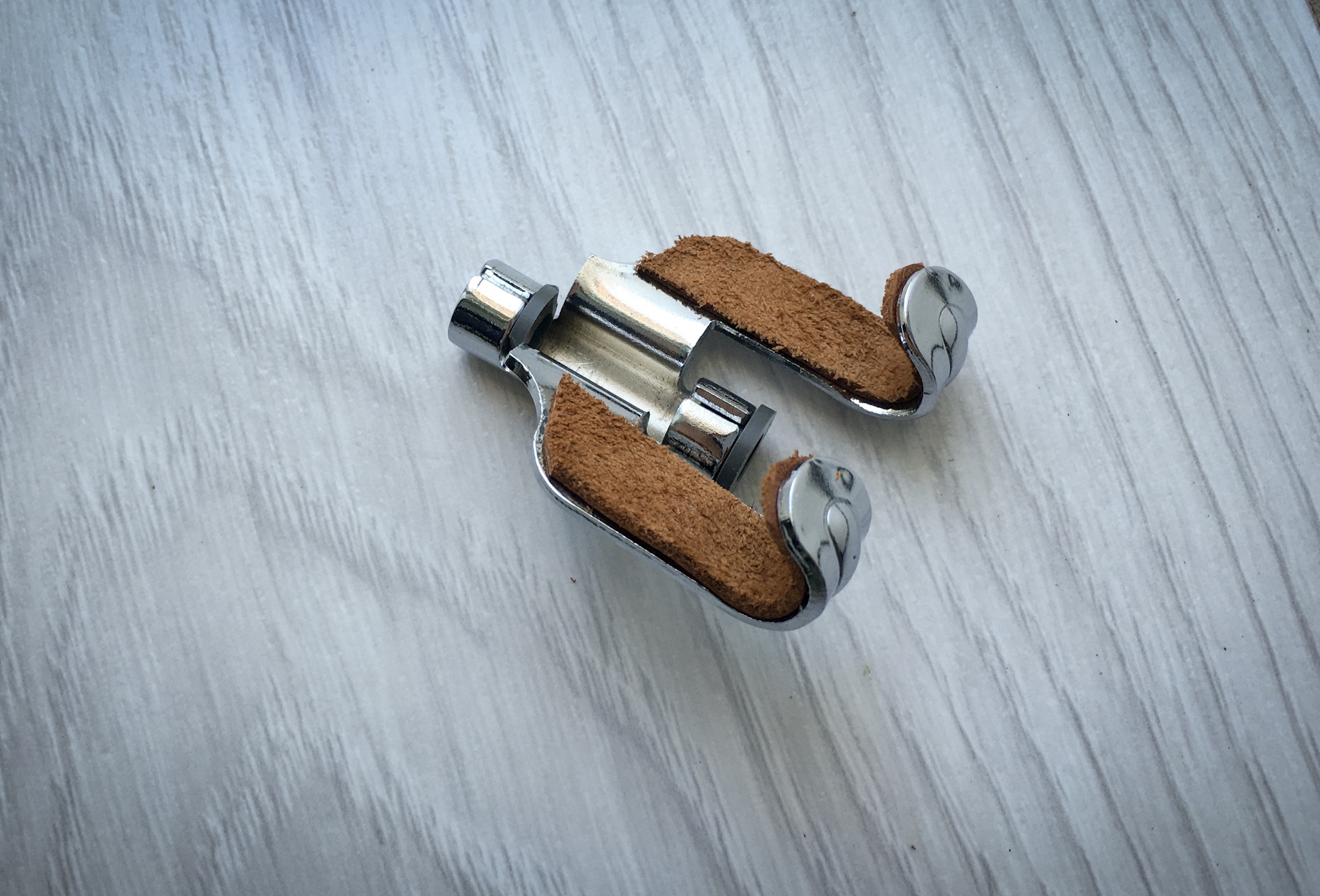

Ja tässä nylonkäksyt paikoilleen asennettuna:
https://u.cubeupload.com/Konsta/gcjxFH.jpeg

Tuli hyvät, ruuvi asettuu nyt myös kivasti keskelle tota kouran putkea.

Myös basarin jalkakiinnike/lugi-yhdistelmät etenee. Dremelin ja viilan avulla kulmien pyöristys oli vähän turhan työlästä joten kävin hakemassa läheltä 20 eurolla jykevän nauhahiomakoneen. Jo lähti homma etenemään.

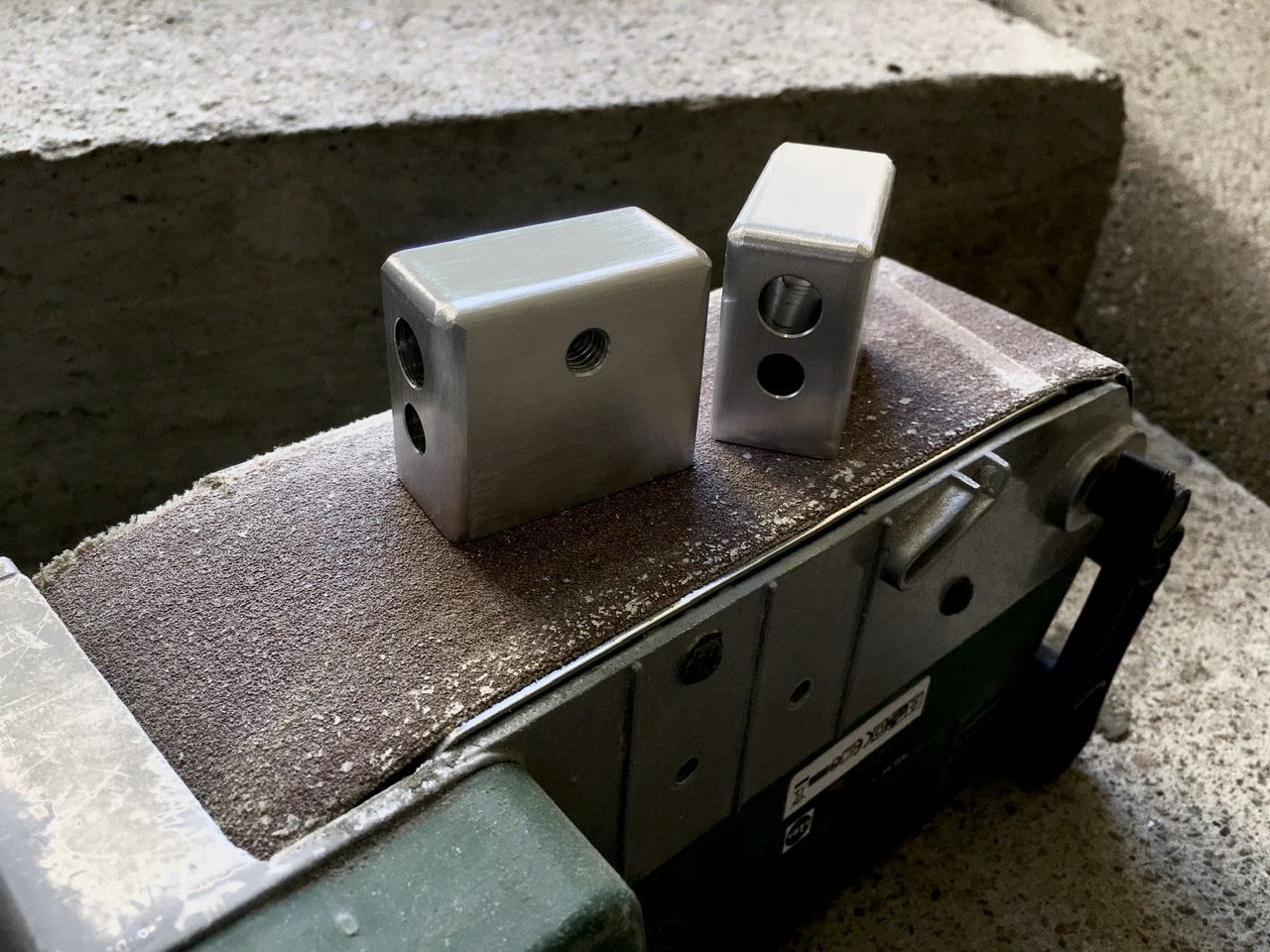

Näissä nyt semmoinen 5-6mm:n säde kaikissa ulkoreunoissa:
https://u.cubeupload.com/Konsta/7ZIgIf.jpeg

Sitten rupian etenemään hienommilla karkeuksilla ja lopuks auttavat kiillotukset.

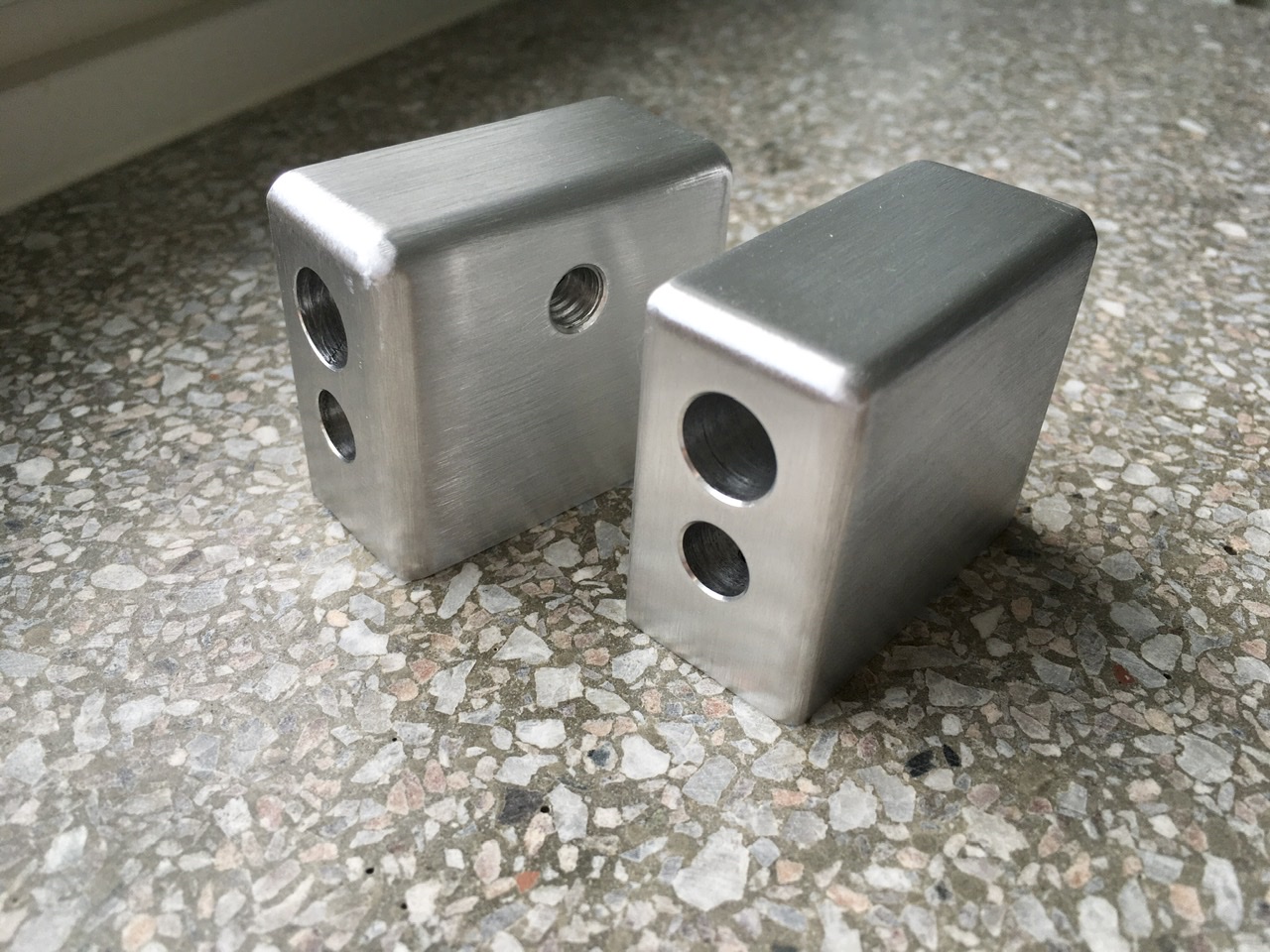

Tässä tilanne 320 paperin jälkeen:
https://u.cubeupload.com/Konsta/R0W9EY.jpeg

Etiäppäin!

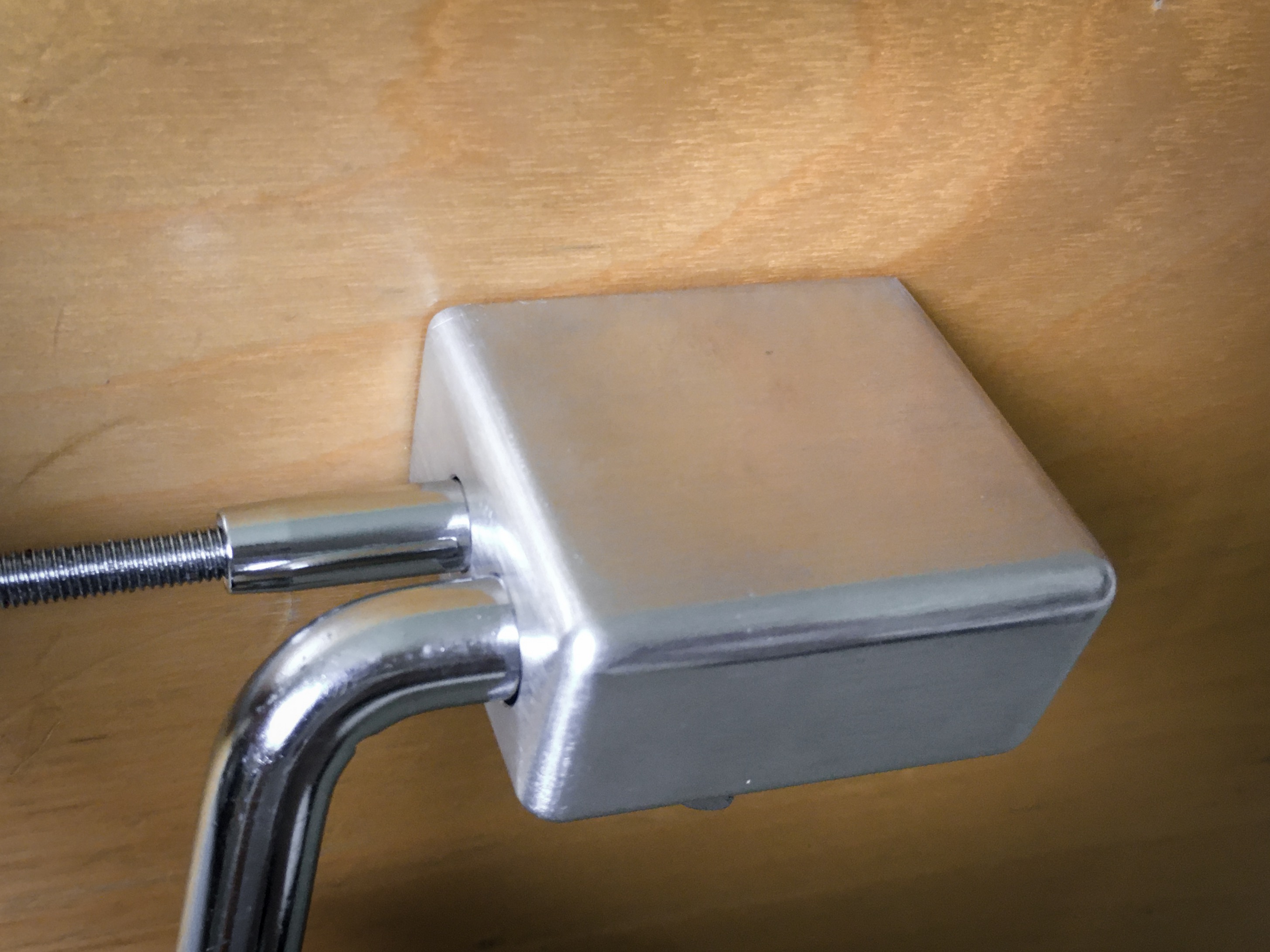

Tuossa simulaatiota miltä käkkyrä tulee näyttämään basarin kyljessä:
https://u.cubeupload.com/Konsta/60C3TS.jpeg

Varsin ookoo noinkin mutta täytyy ehkä kasvattaa pyöristyksen sädettä vielä lisää. Ainakin tolla pitkällä sivulla voi olla kiva.

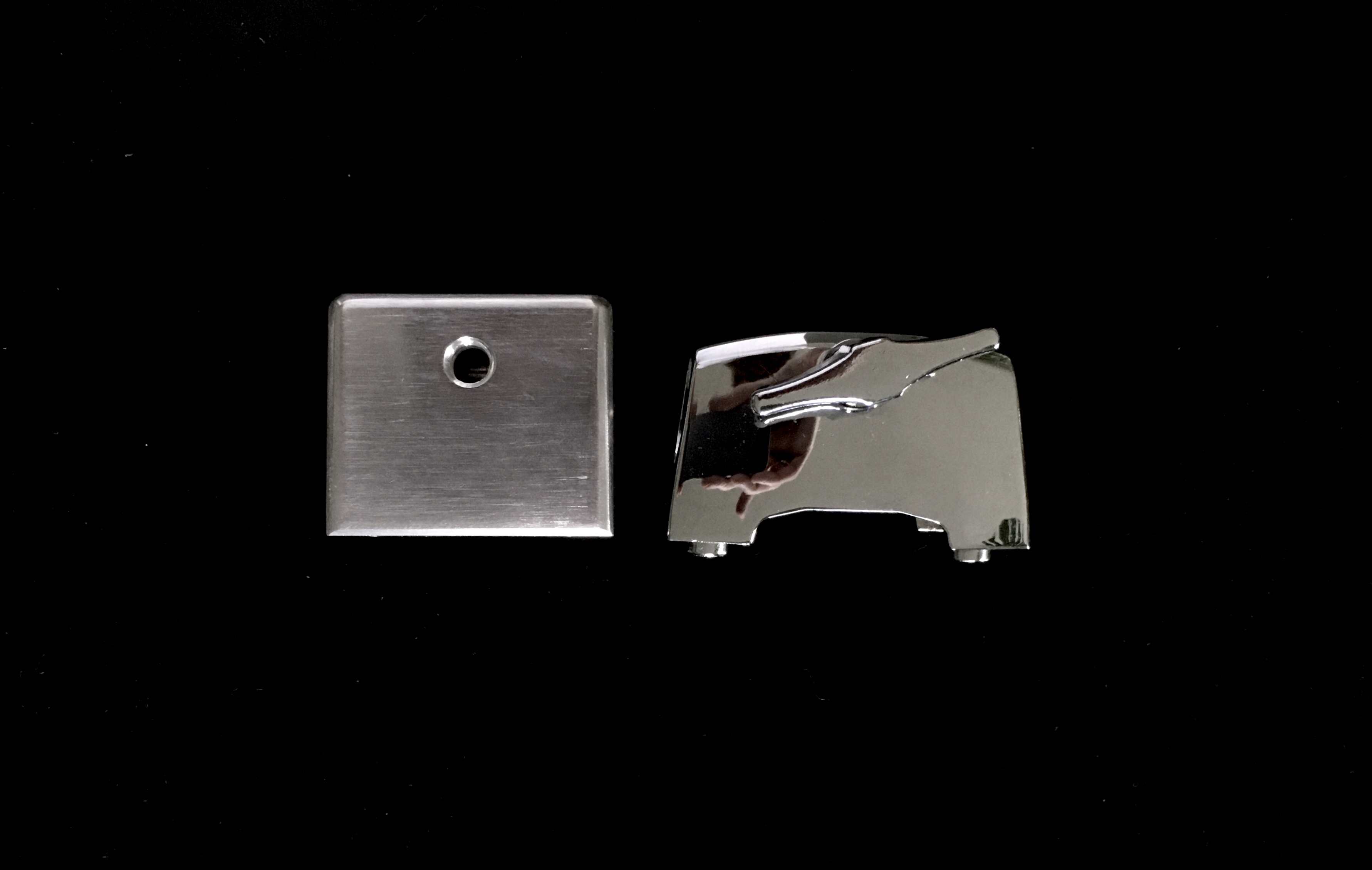

Ja koska tosta kiinnikkeen mittakaavasta on vaikee saada käsitystä niin tässä vielä kuva suhteellisen pienikokoisen lattiatomin jalan kiinnikkeen (Pearl LB-40) viereen aseteltuna:
https://u.cubeupload.com/Konsta/Td8iLg.jpeg

Lisää hardware-värkkäilyä!

DW:n haitsuständi on tosi hyvä mutta eliminoidakseni vihoviimeisetkin metalliäänet päätin vaihtaa ketjun hihnaan!

Tässä lähtötilanne ketjun kanssa:
https://u.cubeupload.com/Konsta/9UmaeD.jpeg

Laatikosta löytyi sattumalta polypropeenista tehtyä punottua remmiä. Oli vähän turhan leveää joten taitoin sen pituussuunnassa kaksinkerroin. Reiät kiinnitystä varten tein juotoskolvin mukana tulleella terävällä kärjellä jolle en oo vielä keksiny muuta käyttöä. Hihnan muutkin leikkauspinnat sulattelin samalla etteivät lähde purkautumaan.

Mittailin alkuperäisen ketjun ja tein hihnastani vähän lyhyemmän koska se asettuu lähemmäs polkimen kärkeä kuin ketju. Tein hihnaan myös yhden ylimääräisen reiän jotta olis vähän säätövaraakin.

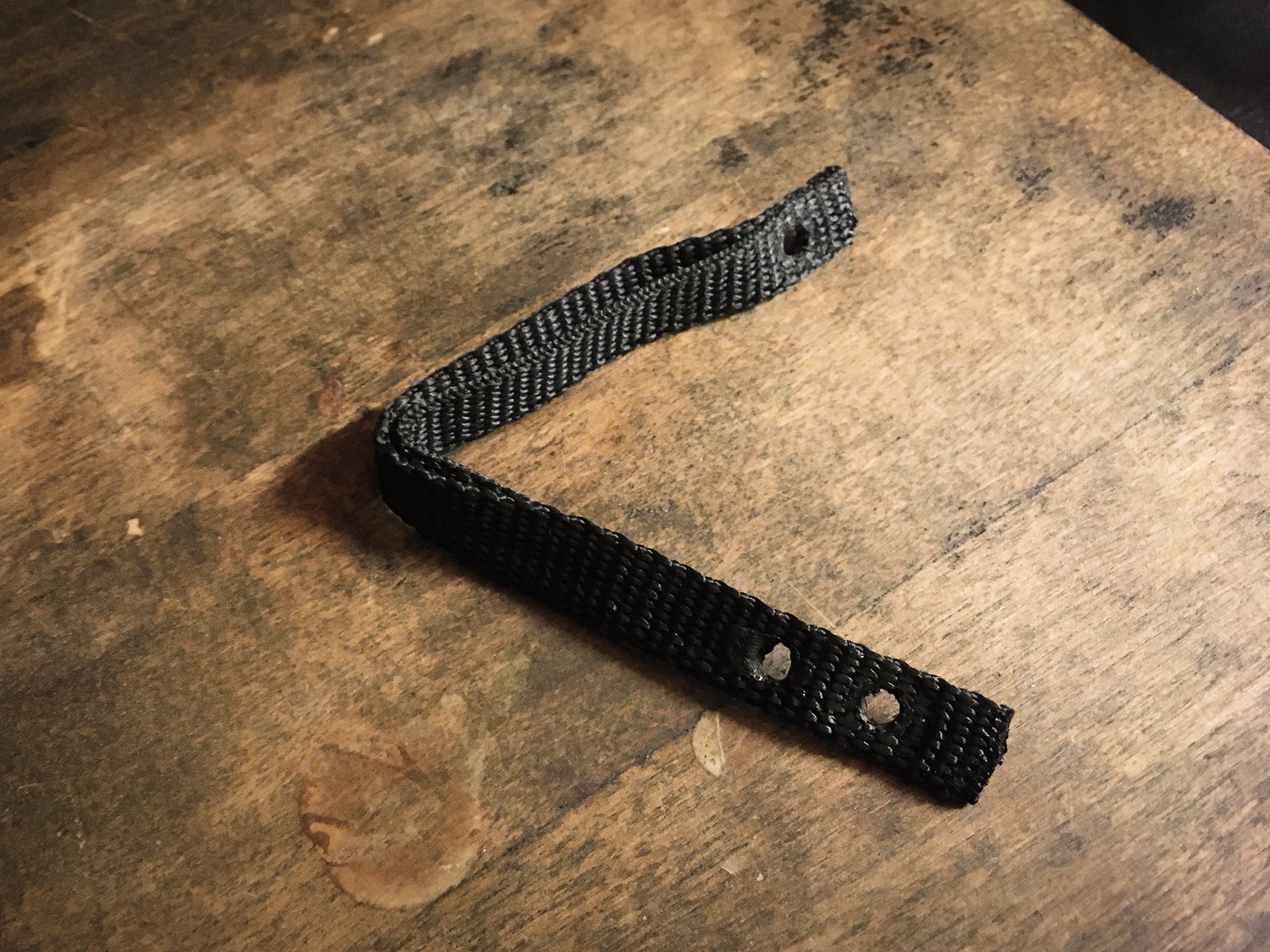

Tässä valmis hihna reikineen:
https://u.cubeupload.com/Konsta/zr97p8.jpeg

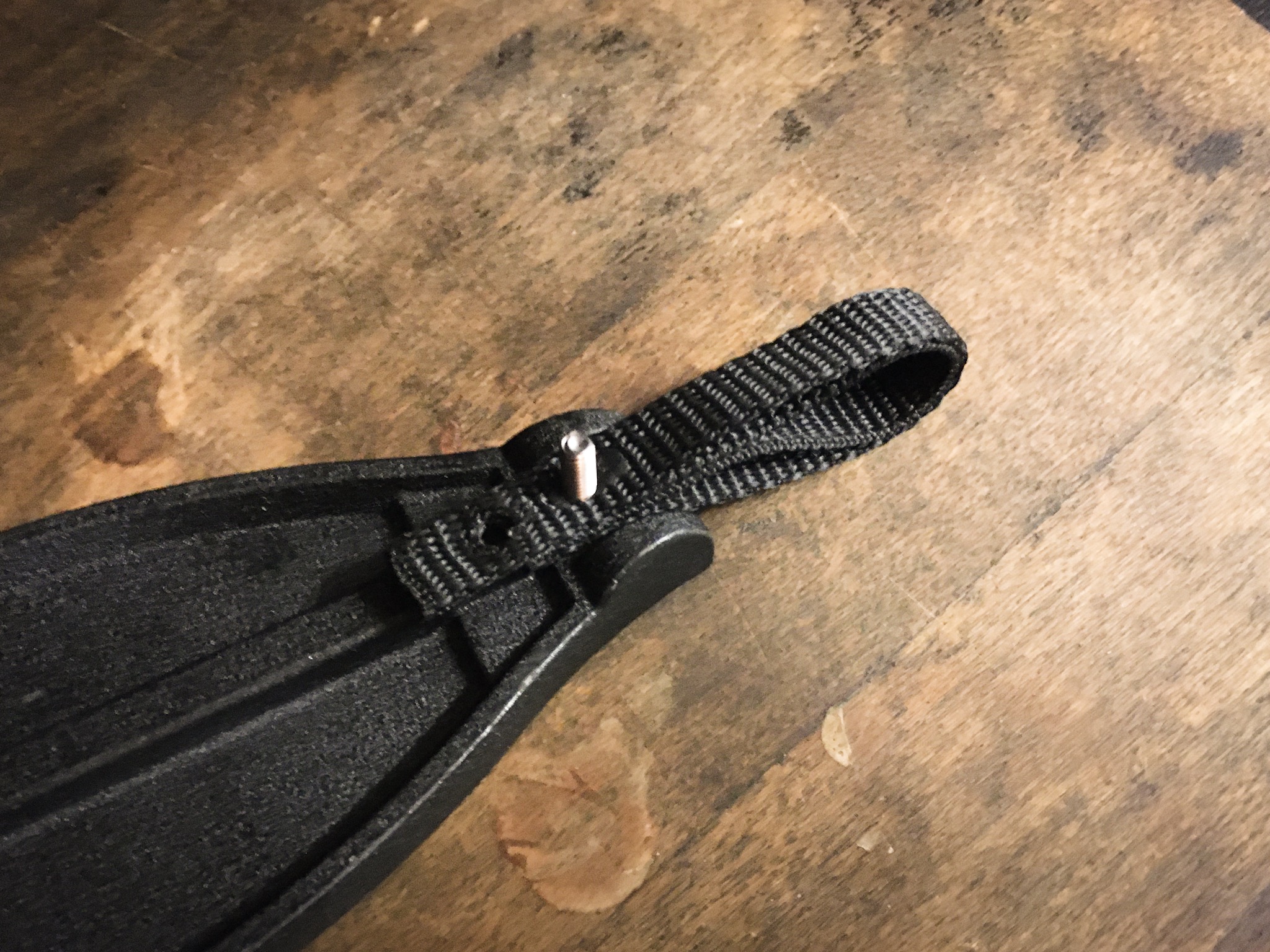

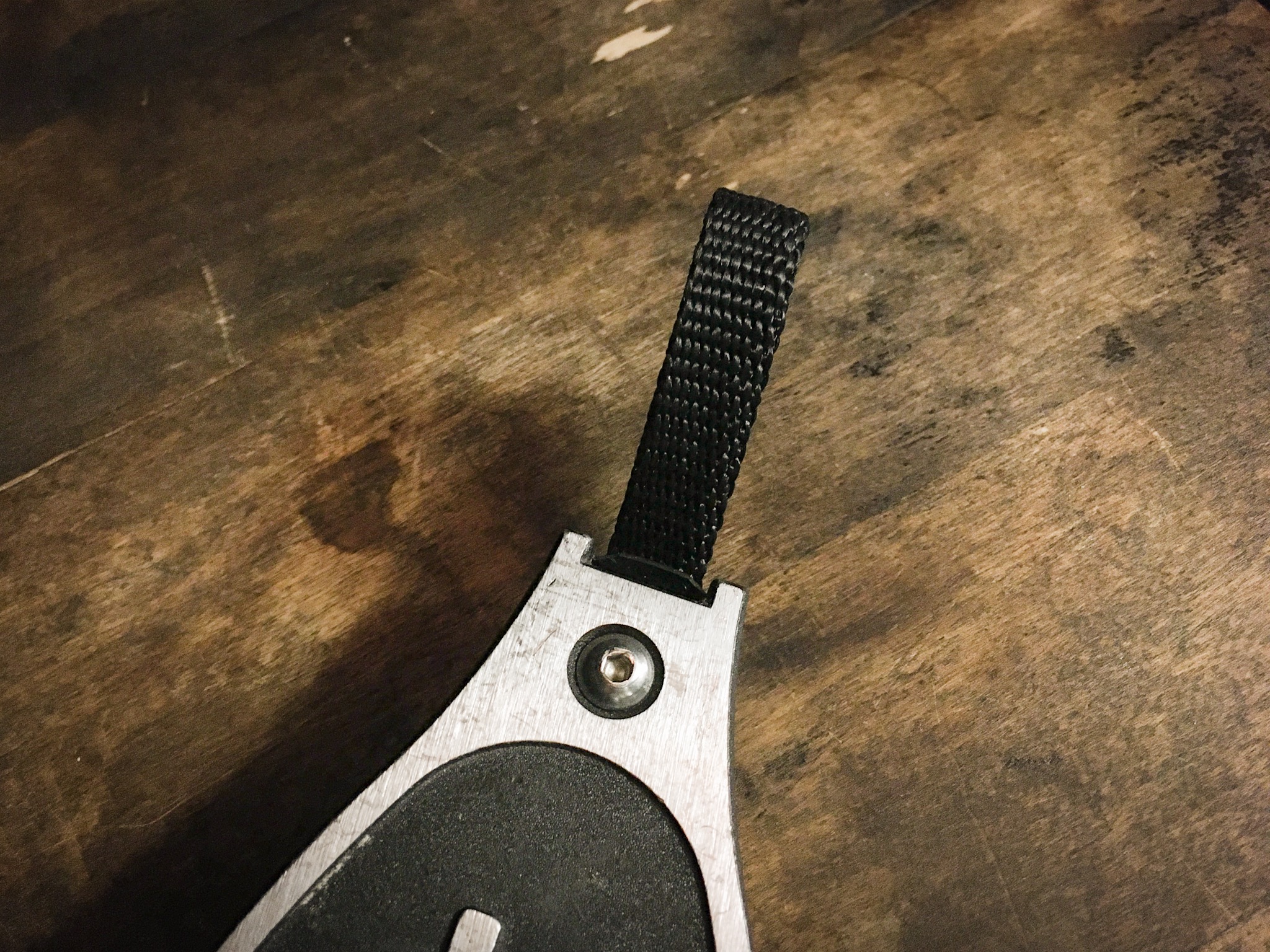

Sitten hihna meni kiinni polkimeen (M5-pultti, prikkoja ja lukkomutteri):
https://u.cubeupload.com/Konsta/vGGg5g.jpeg
https://u.cubeupload.com/Konsta/bXCsYD.jpeg

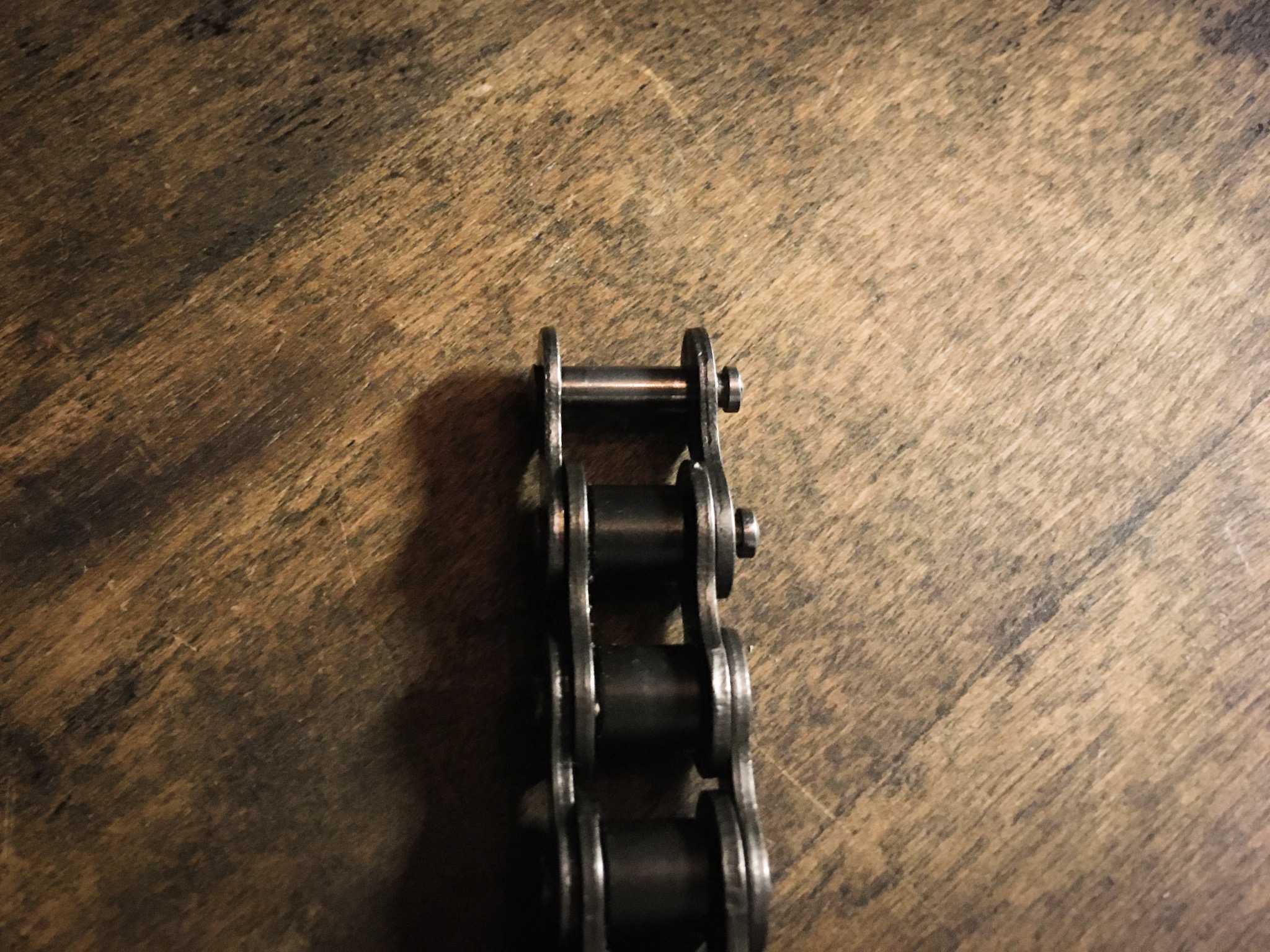

Ketju oli kiinni haitsun piikissä tämmöisellä katkaistavalla linkillä:
https://u.cubeupload.com/Konsta/rA3yNw.jpeg

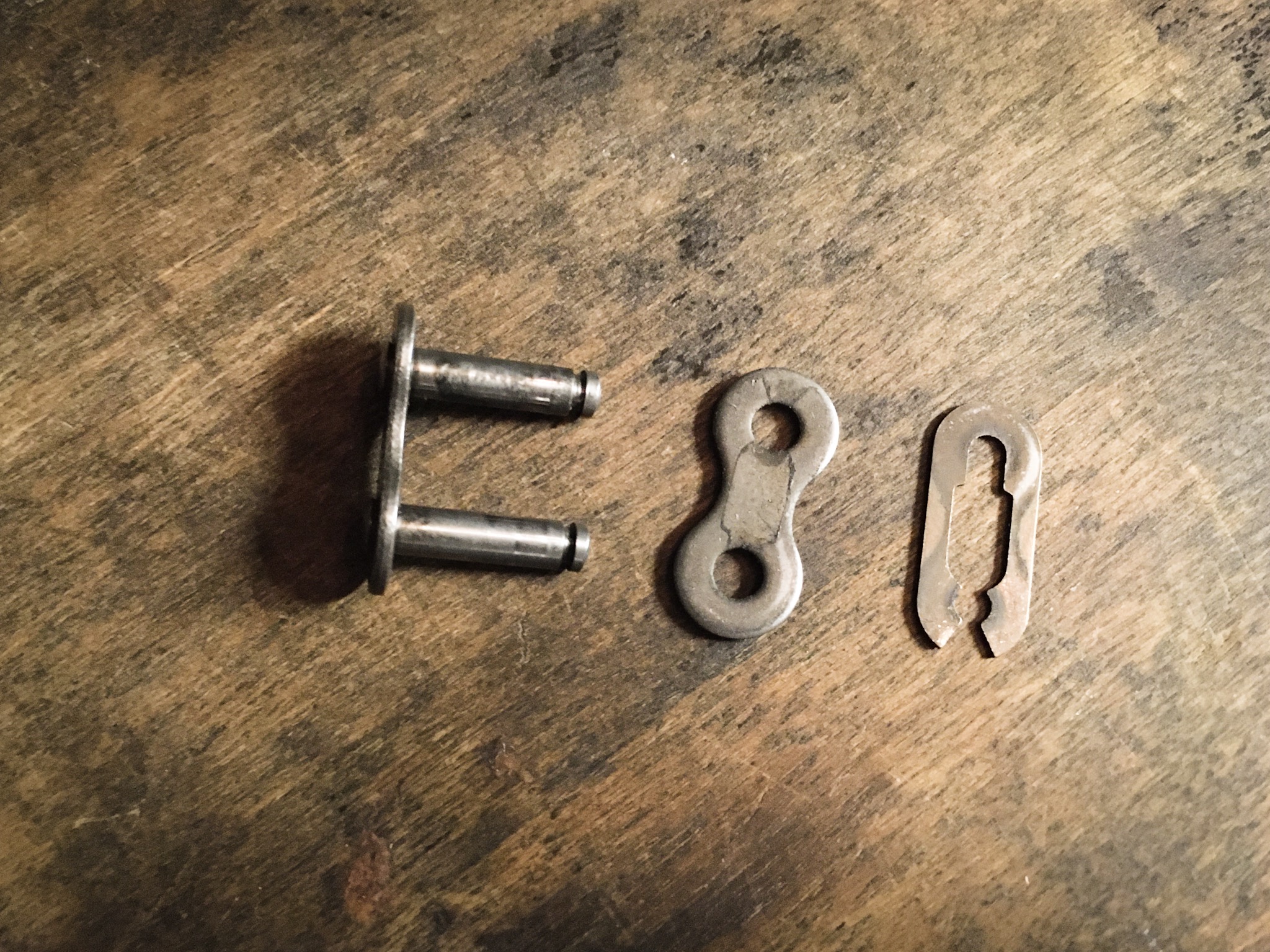

Tässä linkin osaset (sivulevy jossa kaksi tappia, toinen sivulevy ja sokka):
https://u.cubeupload.com/Konsta/is4eY4.jpeg

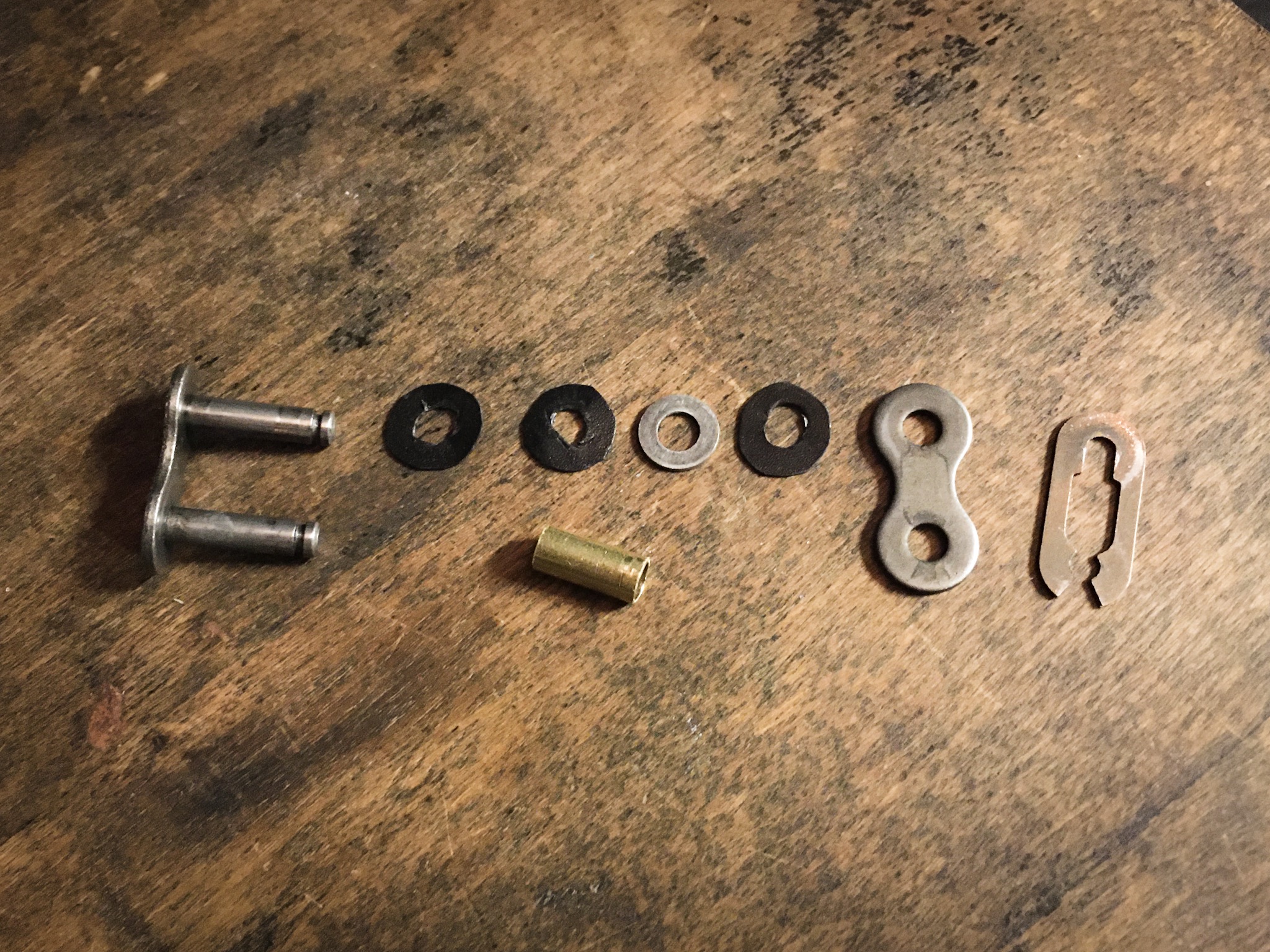

Ja tässä osat jotka puuhastelin pitämään linkkiä kasassa (prikat ottamaan turhat välykset pois sekä messinkinen putki pitämään sivulevyt oikealla etäisyydellä toisistaan):
https://u.cubeupload.com/Konsta/lym81Z.jpeg

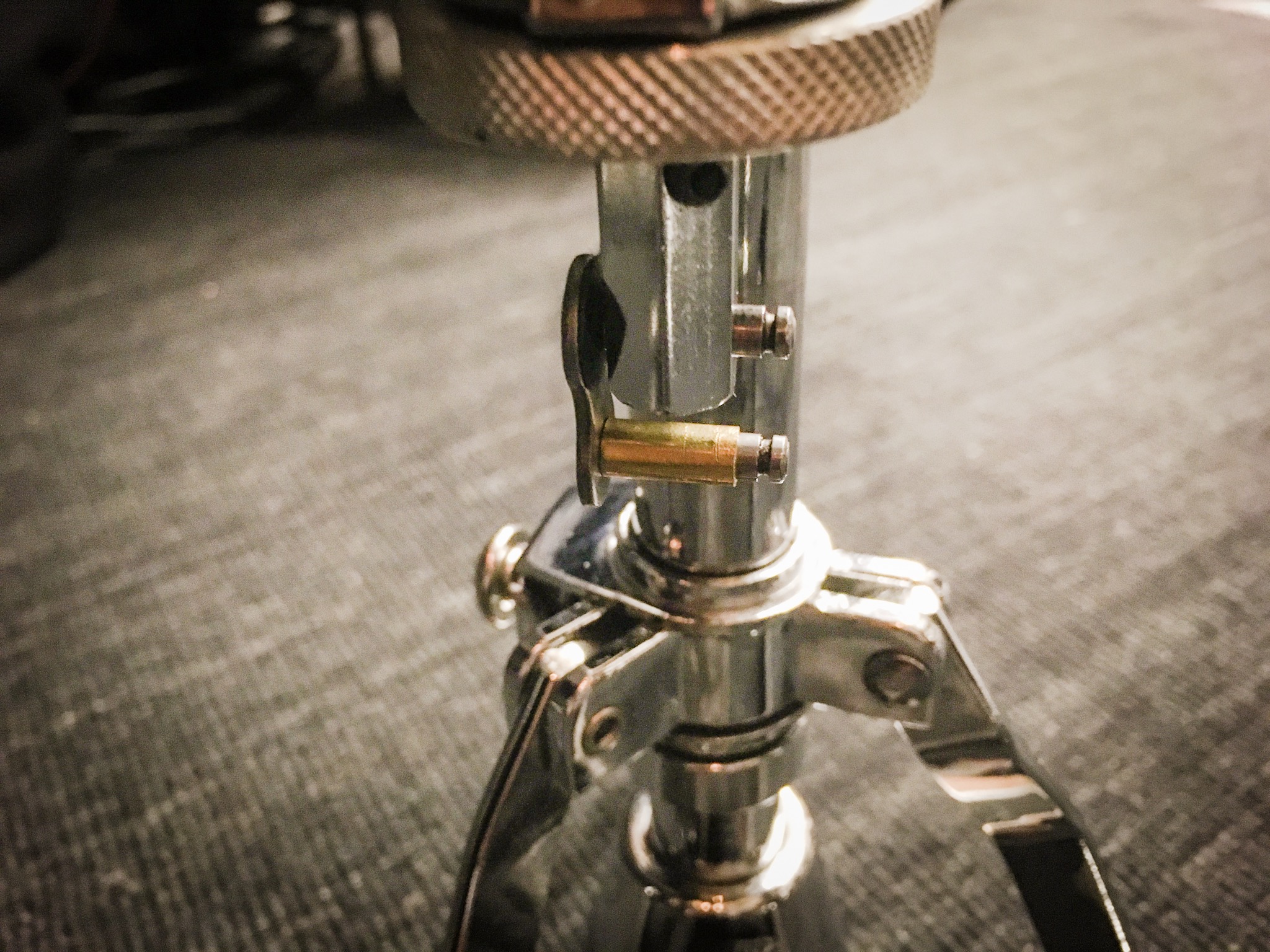

Linkin ylempi tappi sujahti läpi haitsun piikistä ja alempi tappi läpi messinkiputkesta:
https://u.cubeupload.com/Konsta/9ZQk3P.jpeg

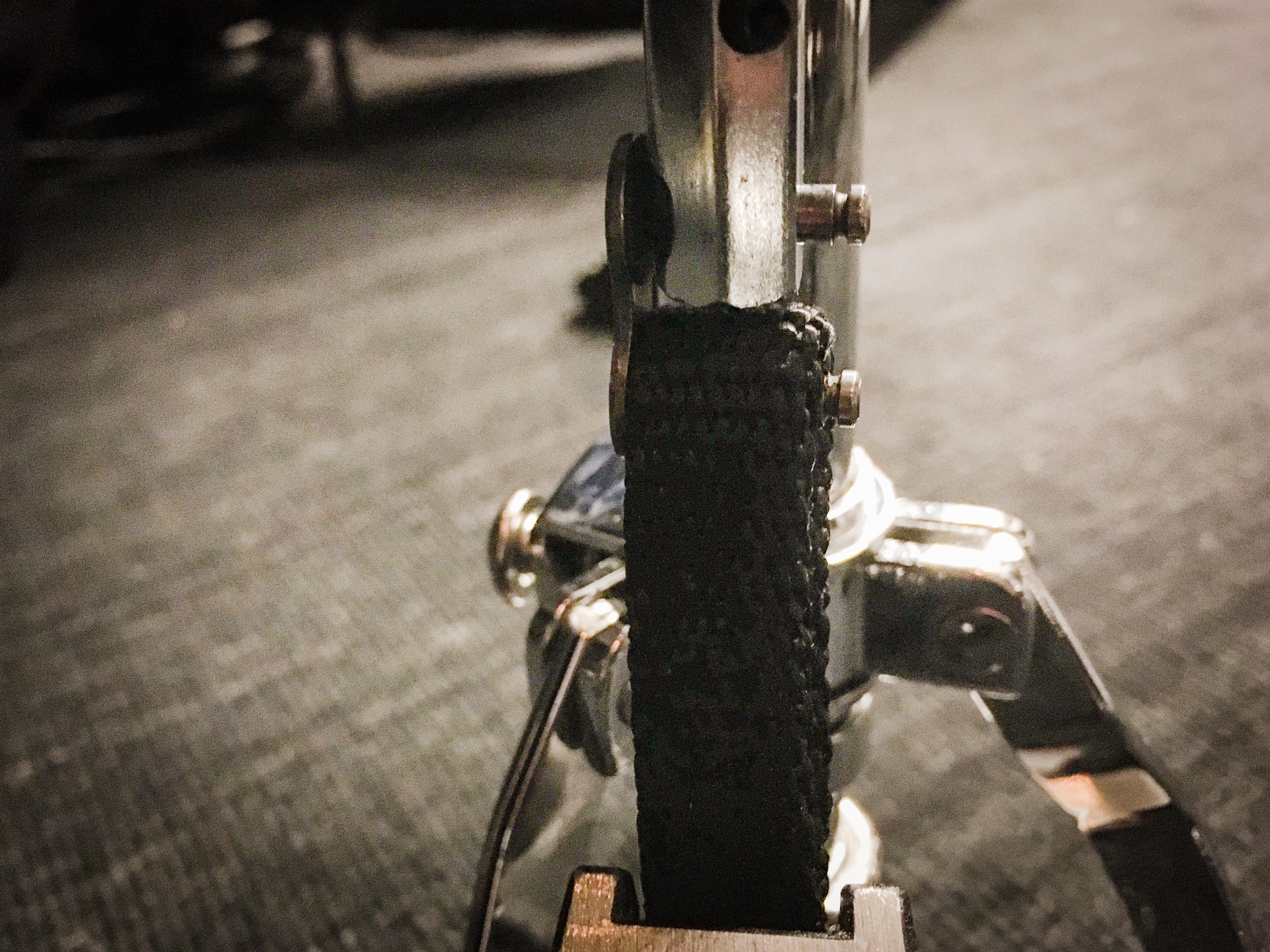

Hihna kiertää tappien välistä:
https://u.cubeupload.com/Konsta/CKG1zo.jpeg

Sitten vain loput prikat ja toinenkin sivulevy kiinni. Sokka paikoilleen naps ja koko systeemi pysyy napakasti paketissa:
https://u.cubeupload.com/Konsta/rcEFRH.jpeg

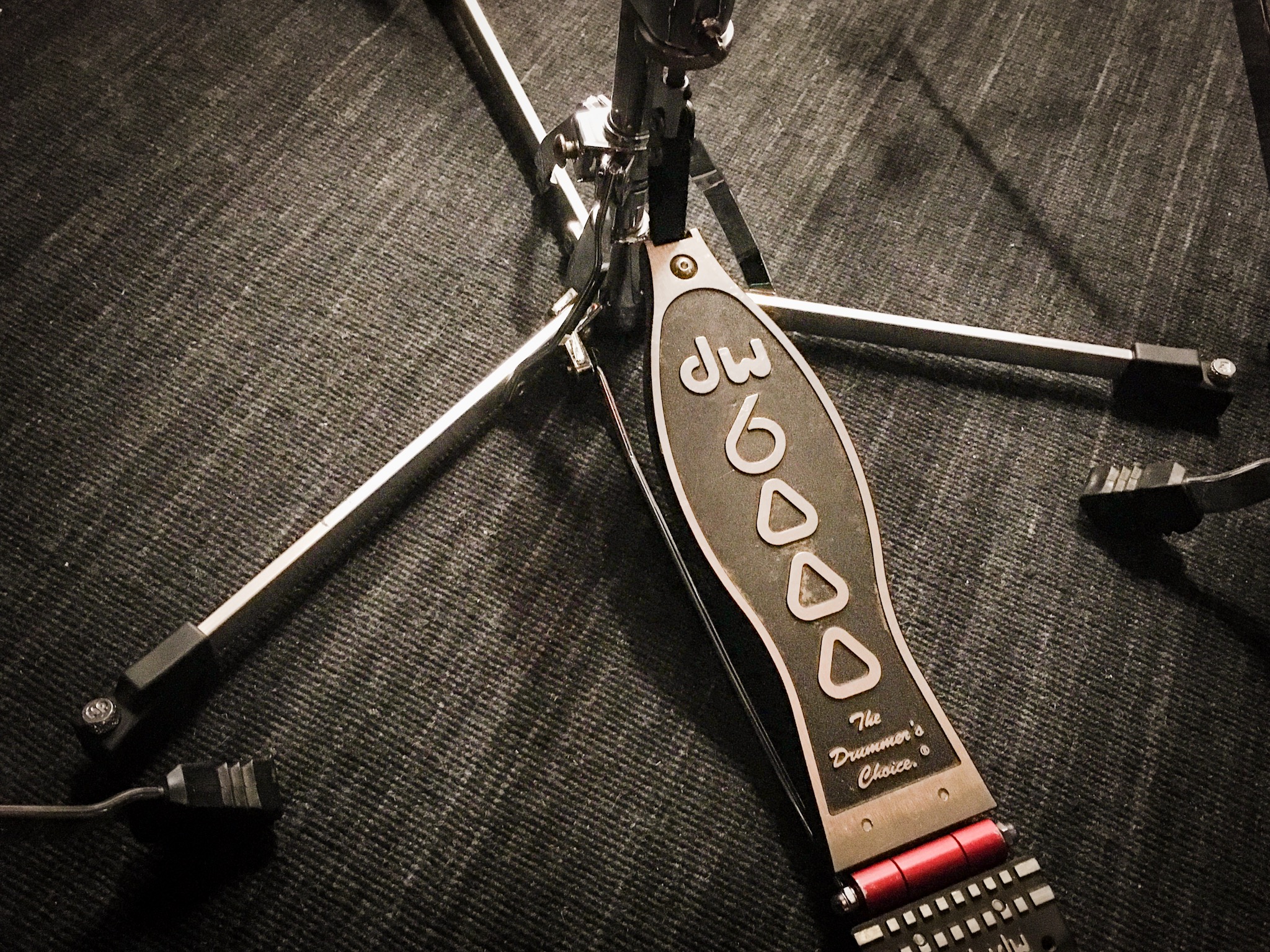

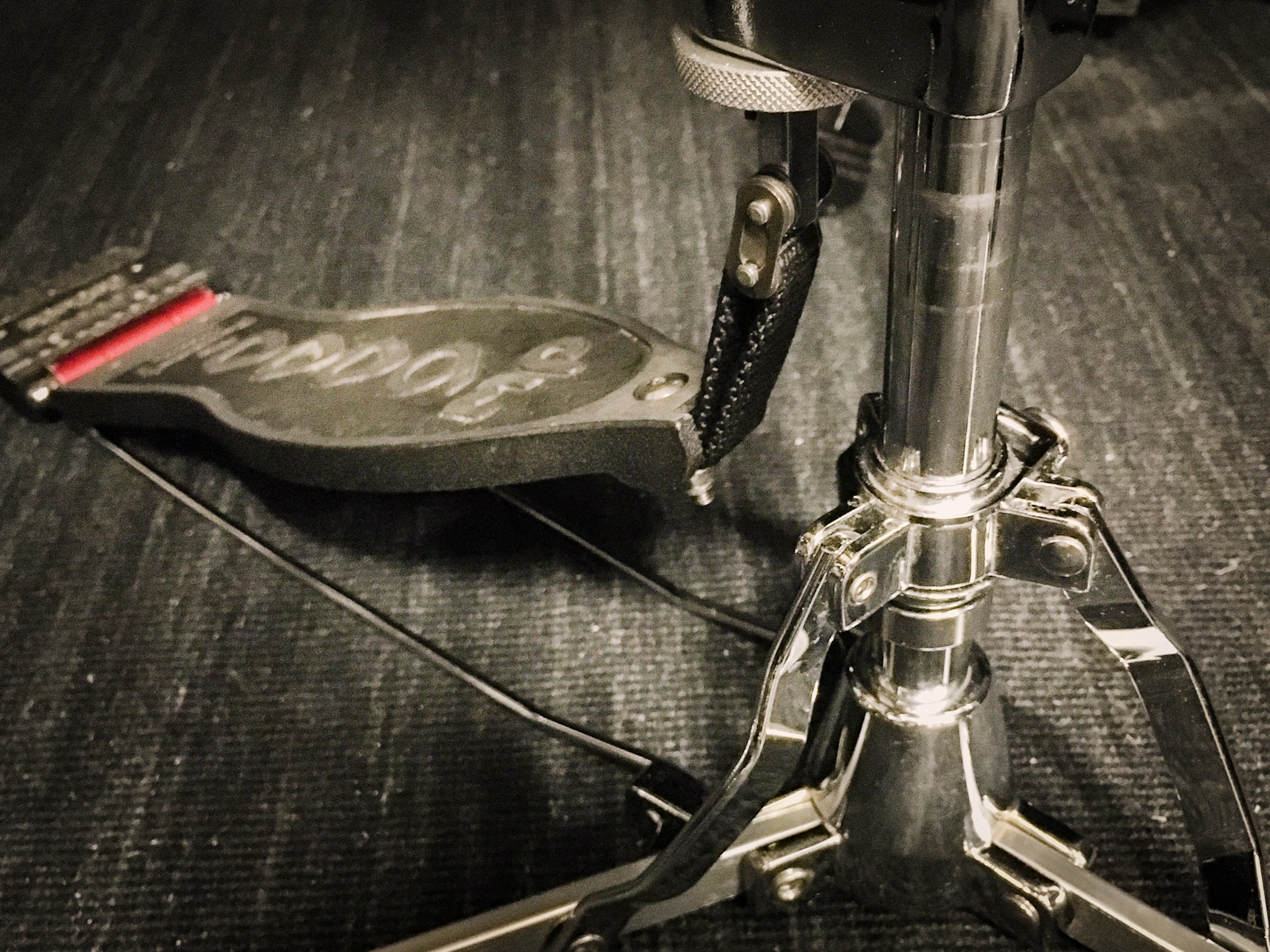

Valmis hihna:
https://u.cubeupload.com/Konsta/jxfgCw.jpeg
https://u.cubeupload.com/Konsta/eJDgsJ.jpeg

Hyvä tuli. Ei kilise enää. Toisaalta, eipä kilissy kyllä ketjunkaan kanssa paljon mitään joten en tiijä oliko tässä järkeä. Mutta hauskaa oli kumminkin.

Seuraava askartelu ehkä noiden kiinnitysrautojen korvaaminen jollakin levyllä tms niin sais kantapään liikkeen minimoitua. Katotaan ny jaksanko.

Kirjaanpa tänne samaan lankaan että tuo ranskalainen Woodbrass josta ostin nyt koemielessä tarvitsemani kaltaisia viritysruuveja ynnä muuta pientä oli yllättävän hyvä rummunosien ostopaikka. Suhteellisen hyvä valikoima, järkevät nettisivut ja maksut ym. toimi jäntterästi. Paketti myös lähti matkaan viivyttelemättä. Postit makso 9,99e ja taitaa olla sama summa vähän isommillekin ostoksille. Seuranta toimi. Jakelija Suomen päässä Postnord joka sekin on parantanu juoksuaan parin vuoden takaisesta sekoilusta.

Lisää askartelua. Tällä kertaa puuhastelun alla häkkyrät joilla saan tomit kiinni symbaaliständeihin.

Useimmat tomien kiinnikkeet on mun mielestä joko hirveän isoja tai kamalan rumia. Rupesin siks kehittelemään vähän elegantimpaa systeemiä.

Selvittelyiden jälkeen päädyin siihen että lähden rakentamaan kiinnikkeitä DW:n harjoituspädin kannakkeiden/kiinnikkeiden ja erillisen L-raudan ympärille. DW:n pädikiinnikkeissä on reikä 22,2mm putkelle eli menevät napakasti symbaalitelineideni putkeen suoraan kiinni. Lisäks nuo DW:t ovat mukavan pienikokoisia ja aika vähäeleisiäkin.

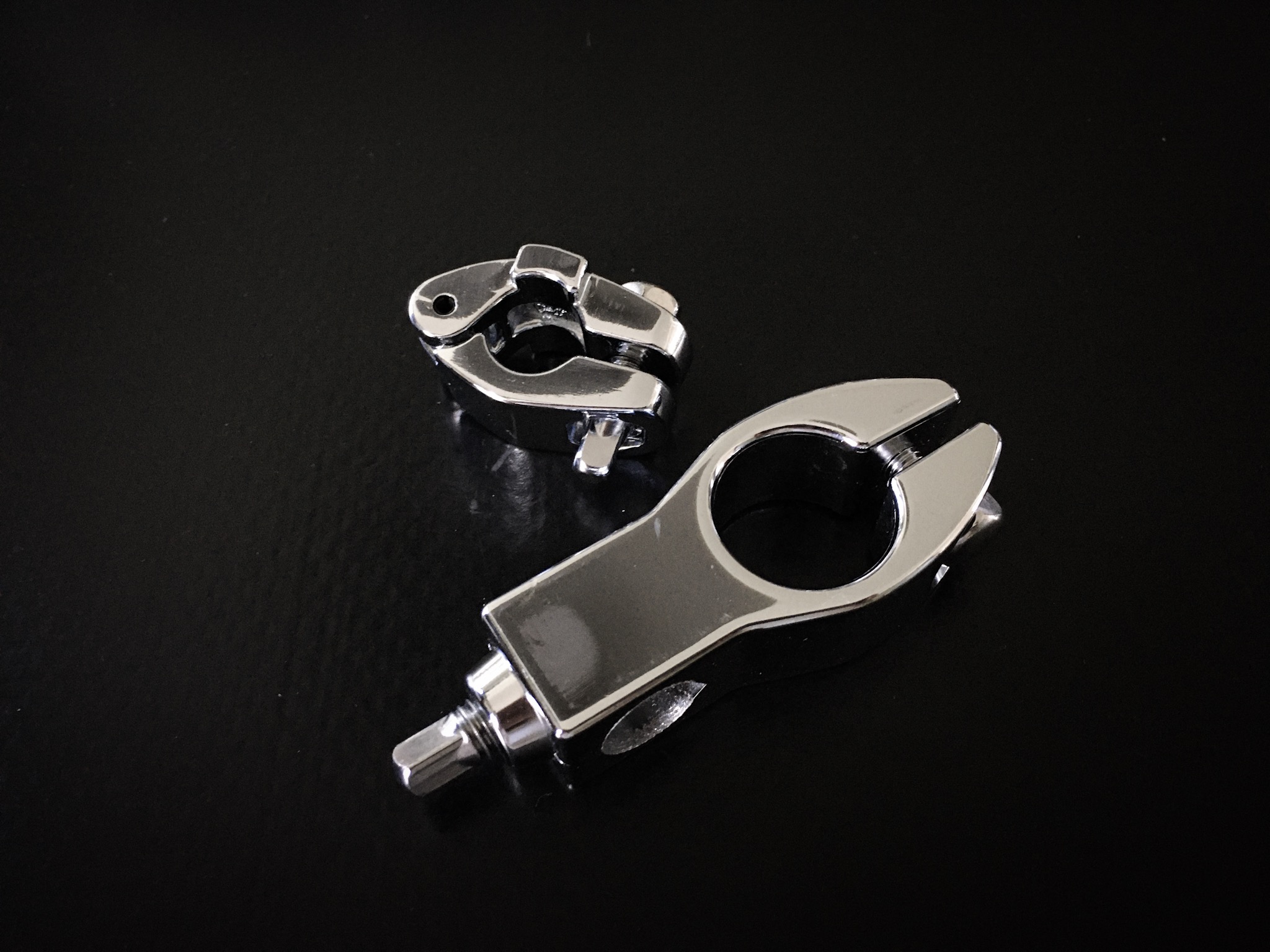

Tässä kyseinen DW:n pädikiinnike ja Gibraltarin muistilukko:
https://u.cubeupload.com/Konsta/vTdwZ9.jpeg

L-raudaksi valkkasin Gibraltarin valmisteen jossa toinen pää on 12,7mm ja toinen 10,5mm.

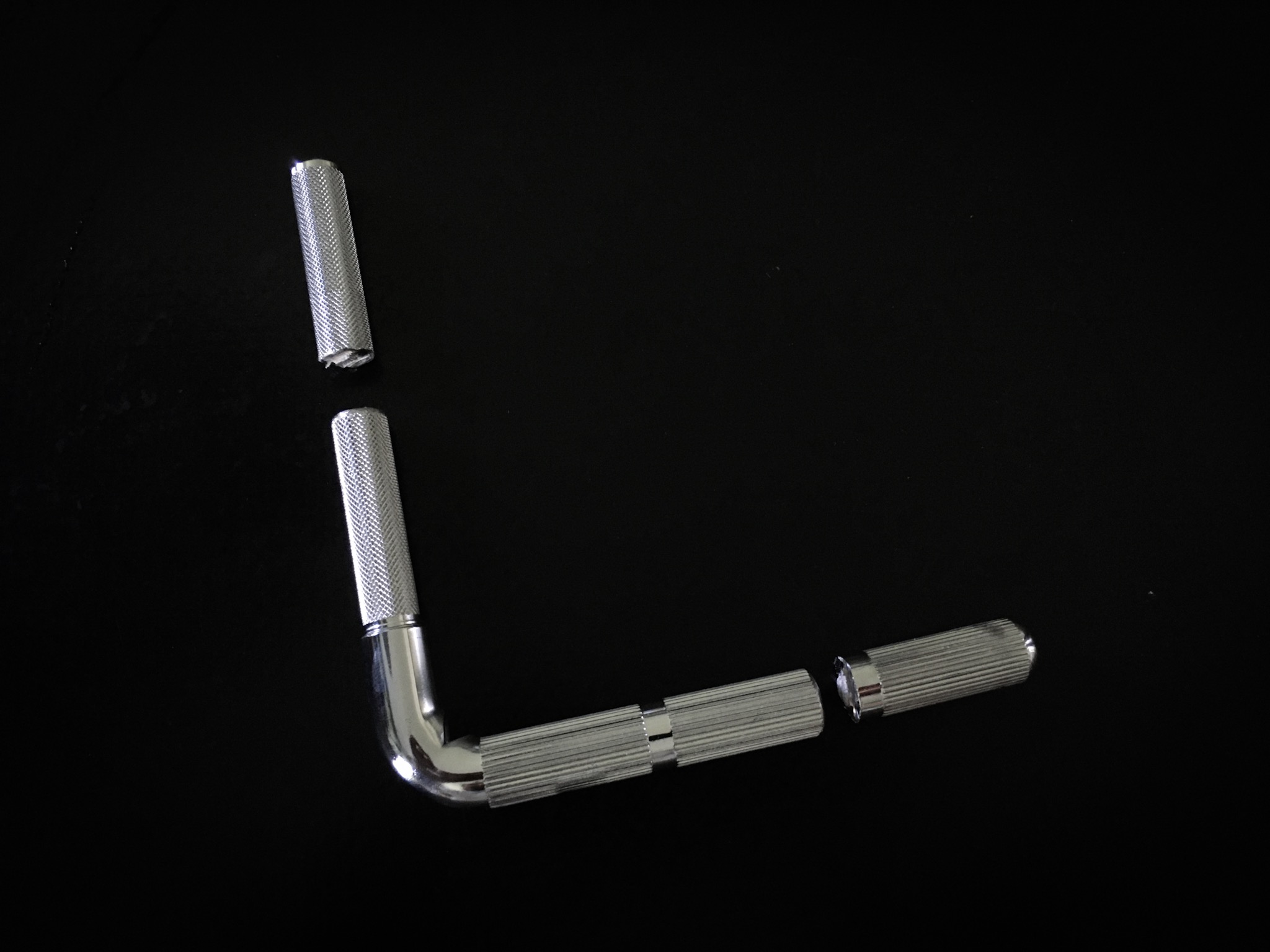

Otin turhan pituudet pois raudan kummastakin päästä:
https://u.cubeupload.com/Konsta/GvlYcN.jpeg

Tapojeni mukaisesti vaihdoin kiinnikkeiden mutterit nätimpiin kupukantaisiin ja samalla tietysti lyhyemmät pultit. Pyöristin myös L-raudan katkaistuja päitä hieman.

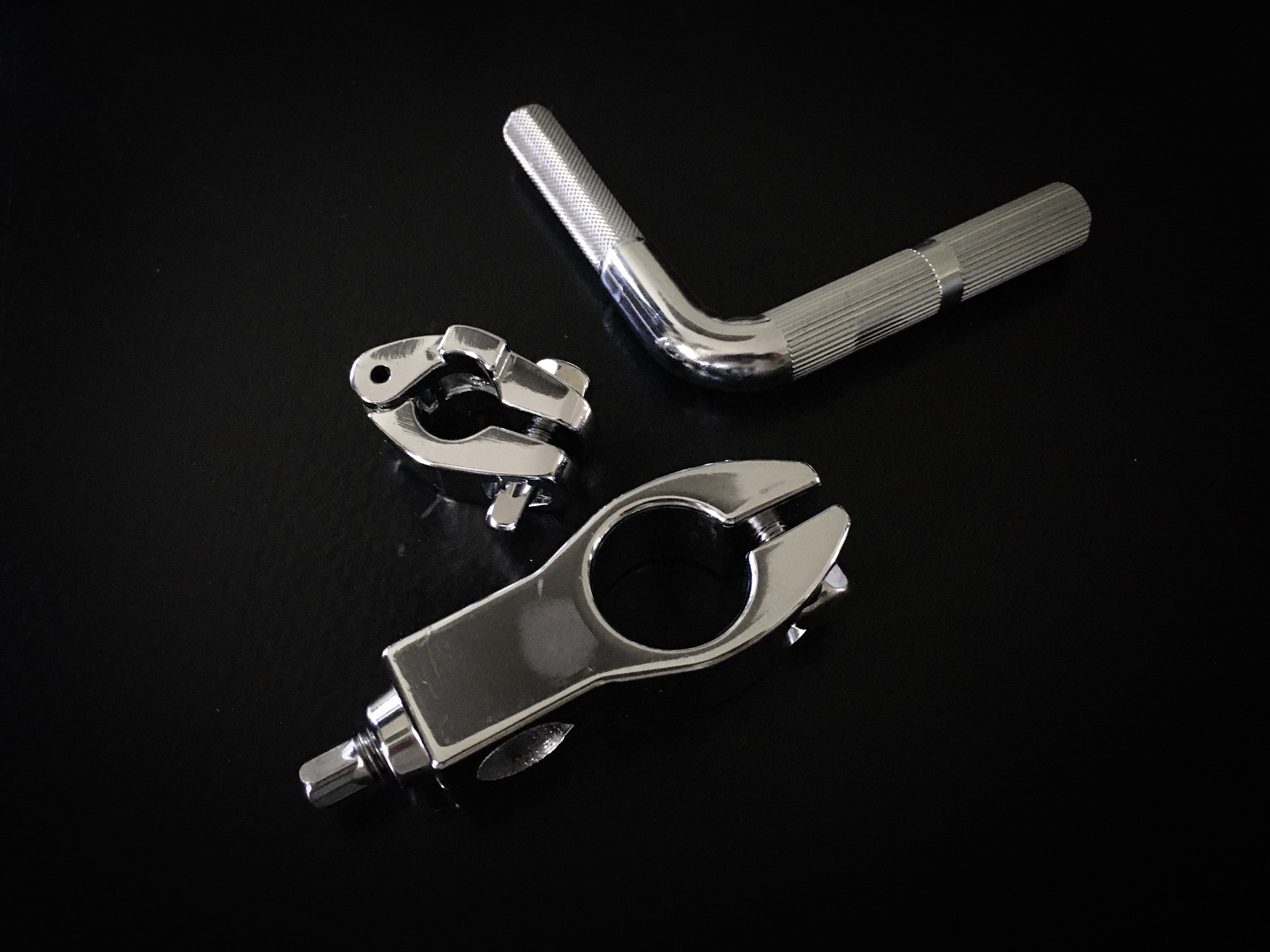

Yhden kiinnikkeen kaikki osaset samassa kuvassa:
https://u.cubeupload.com/Konsta/6CVUm8.jpeg

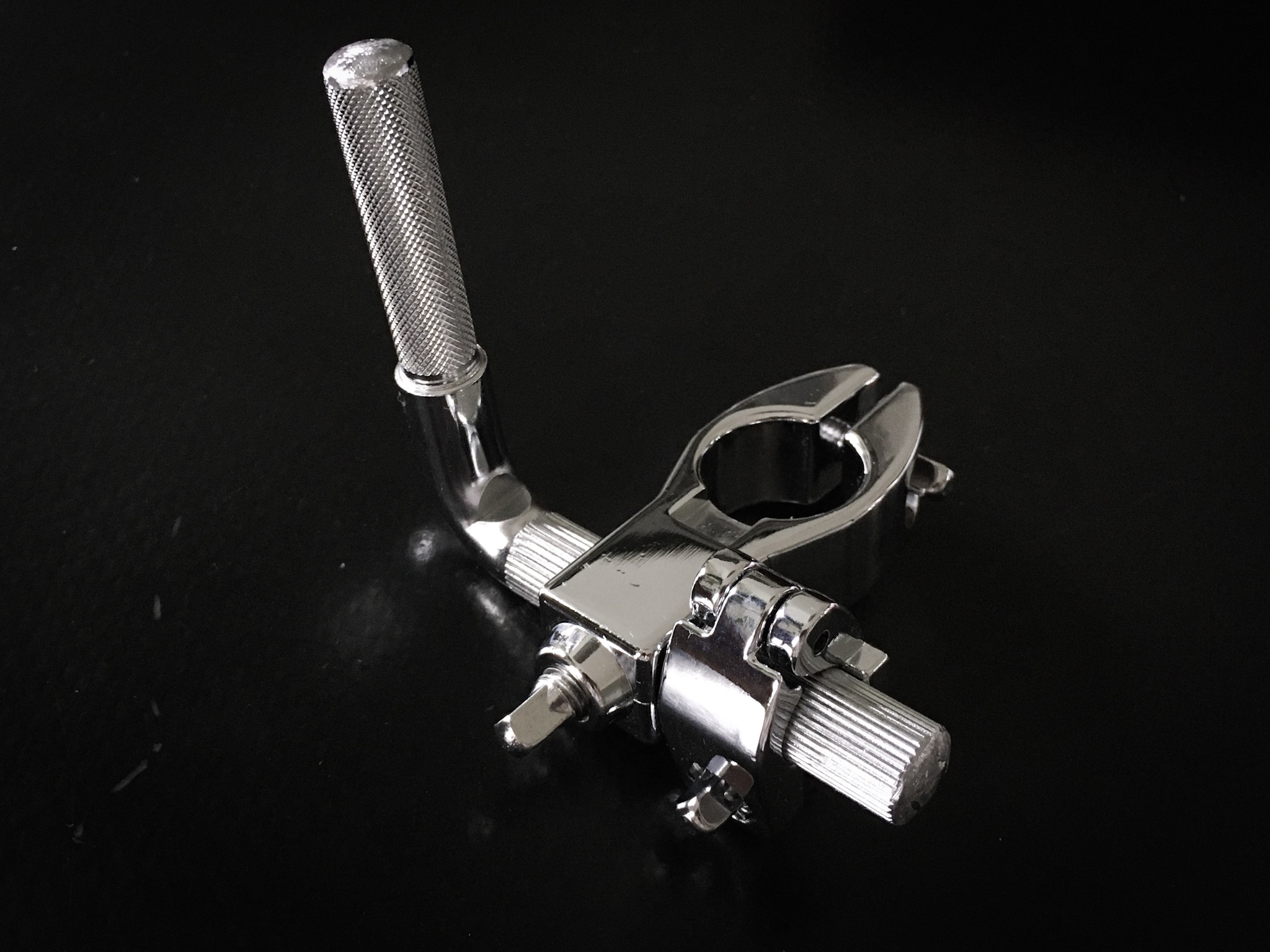

Tässä 16-tuumaisen lattiatomin kiinnike kasattuna:
https://u.cubeupload.com/Konsta/SZu9gf.jpeg

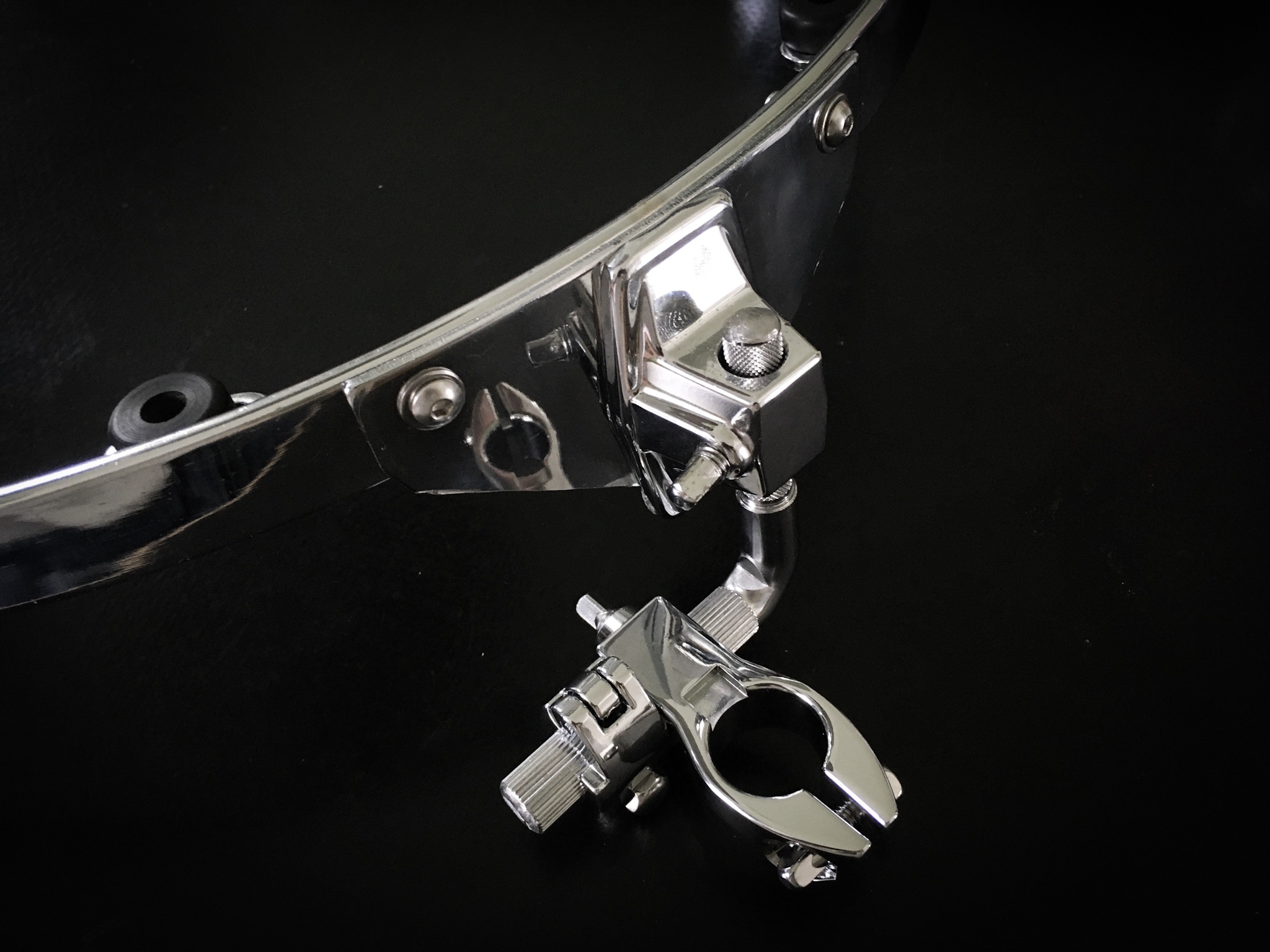

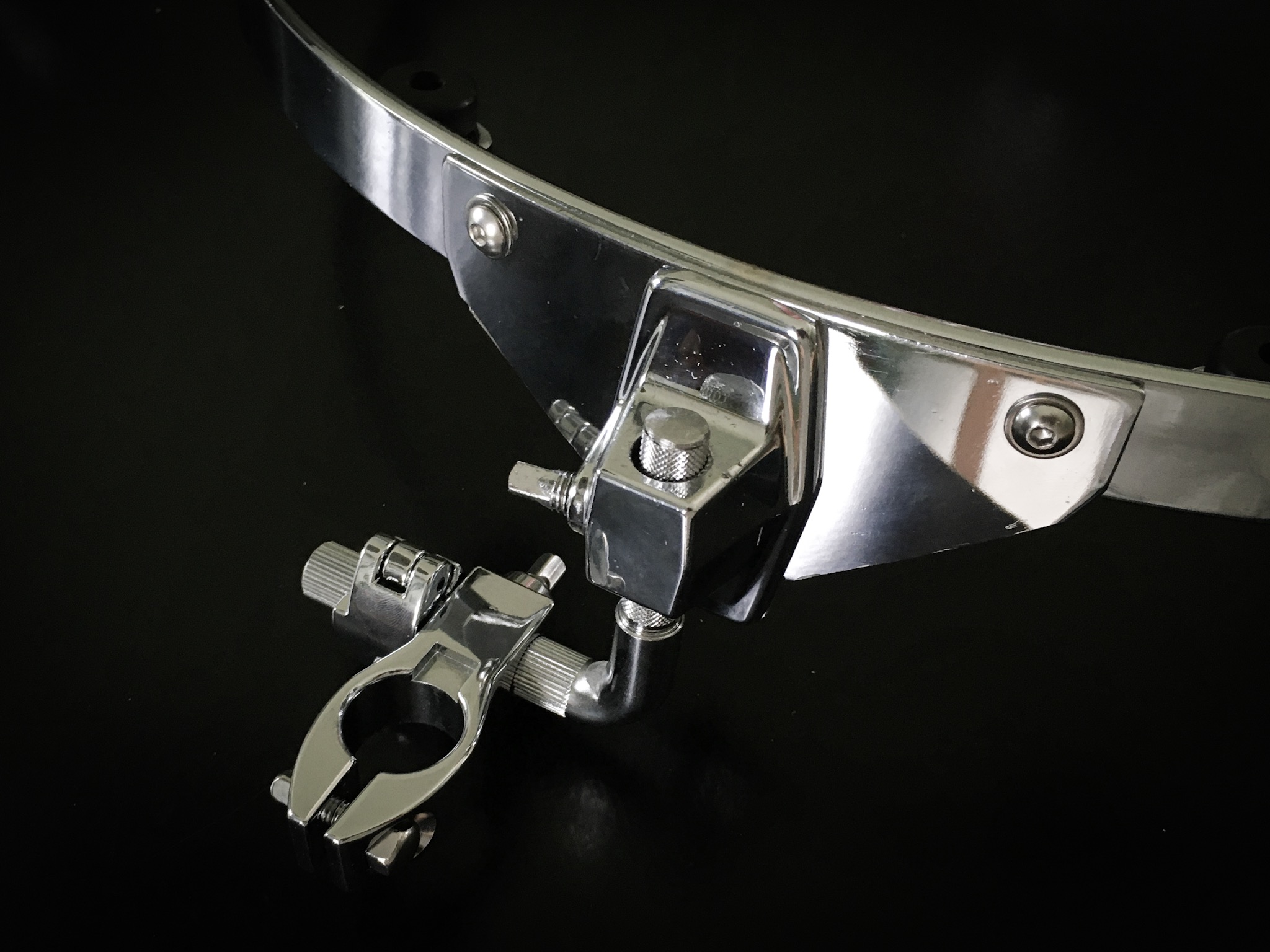

Ja tässä kiinnike ja tuolla edellisellä sivulla tuunailtu RIMS yhdessä:
https://u.cubeupload.com/Konsta/XHnqxU.jpeg
https://u.cubeupload.com/Konsta/CY7sv1.jpeg

Toi muistilukko on tossa L-raudassa kiinni vähän niinkuin lisävarmistuksena. Periaatteessa L-rauta pysyis kyllä varmaan ton yhden pultinkin varassa mutta mieluumin överit ku vajarit kuten vanha kansa sanoo.

Tomin ständikiinnikkeet menee nyt koekäyttöön nykyisen rumpusettini kanssa. Kattelen miten pelittää.

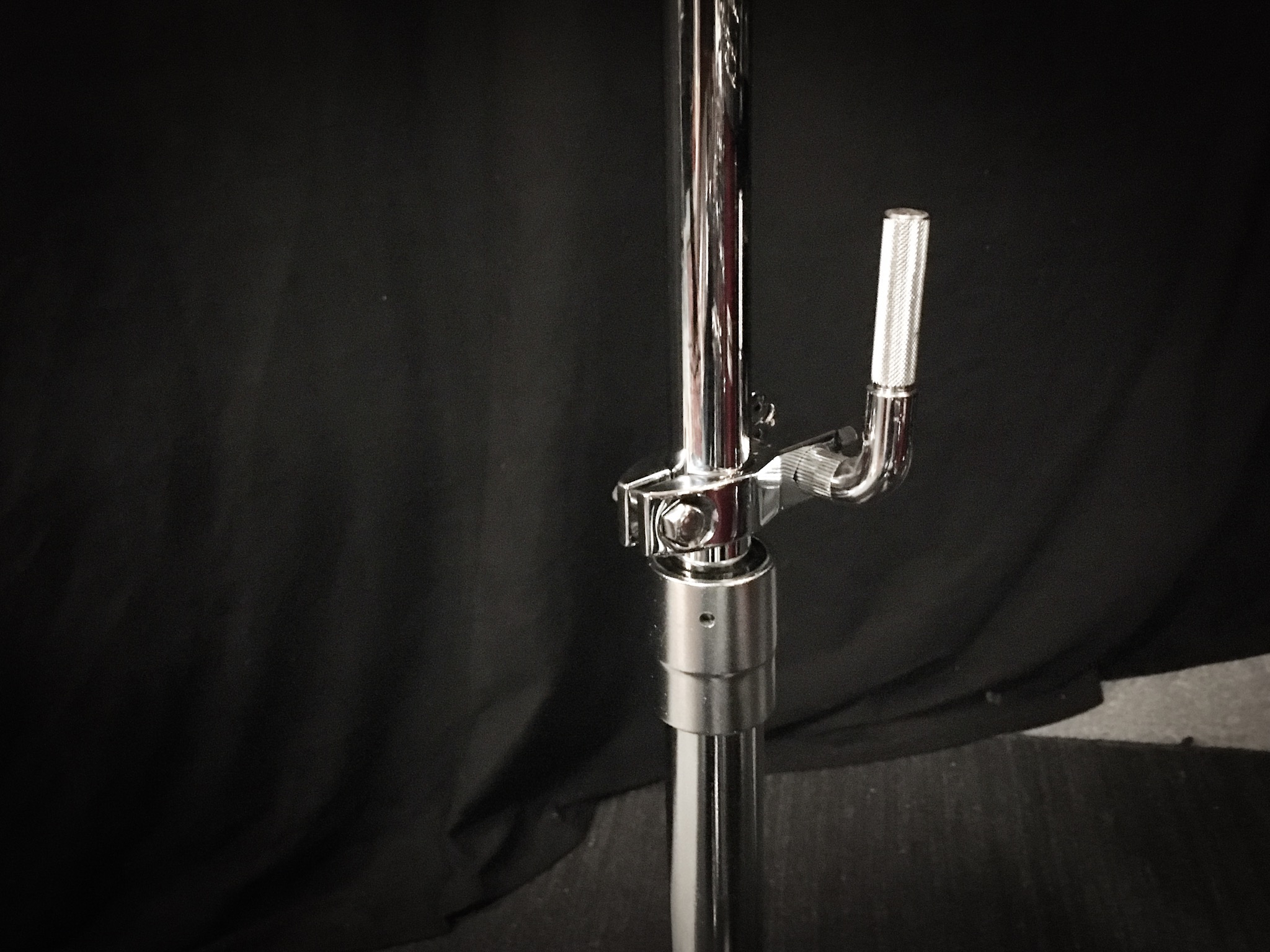

Pelkkä kiinnike symbaaliständin putkessa:
https://u.cubeupload.com/Konsta/cLDplh.jpeg

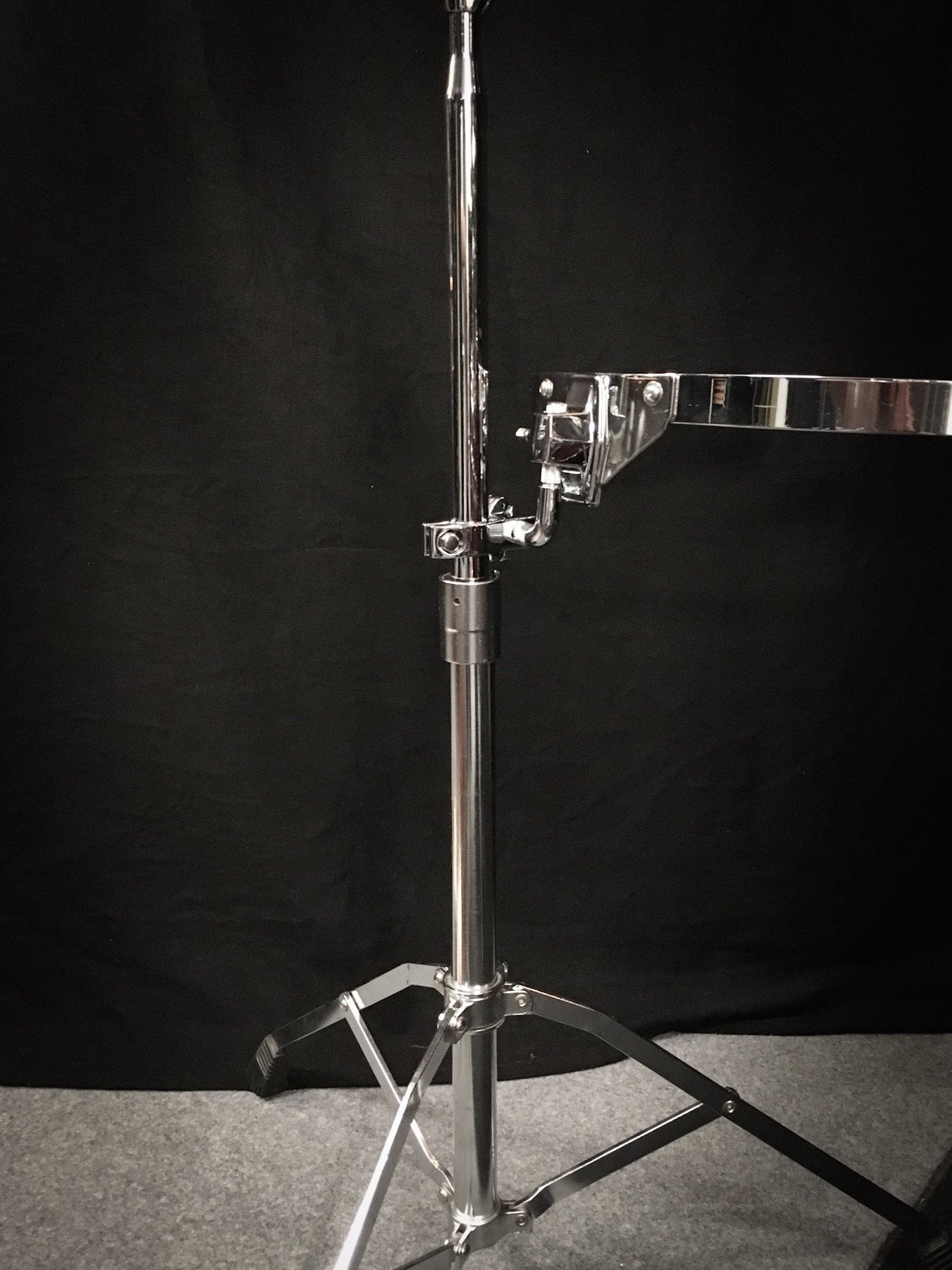

Kiinnike RIMSin kera:
https://u.cubeupload.com/Konsta/S5WjXM.jpeg

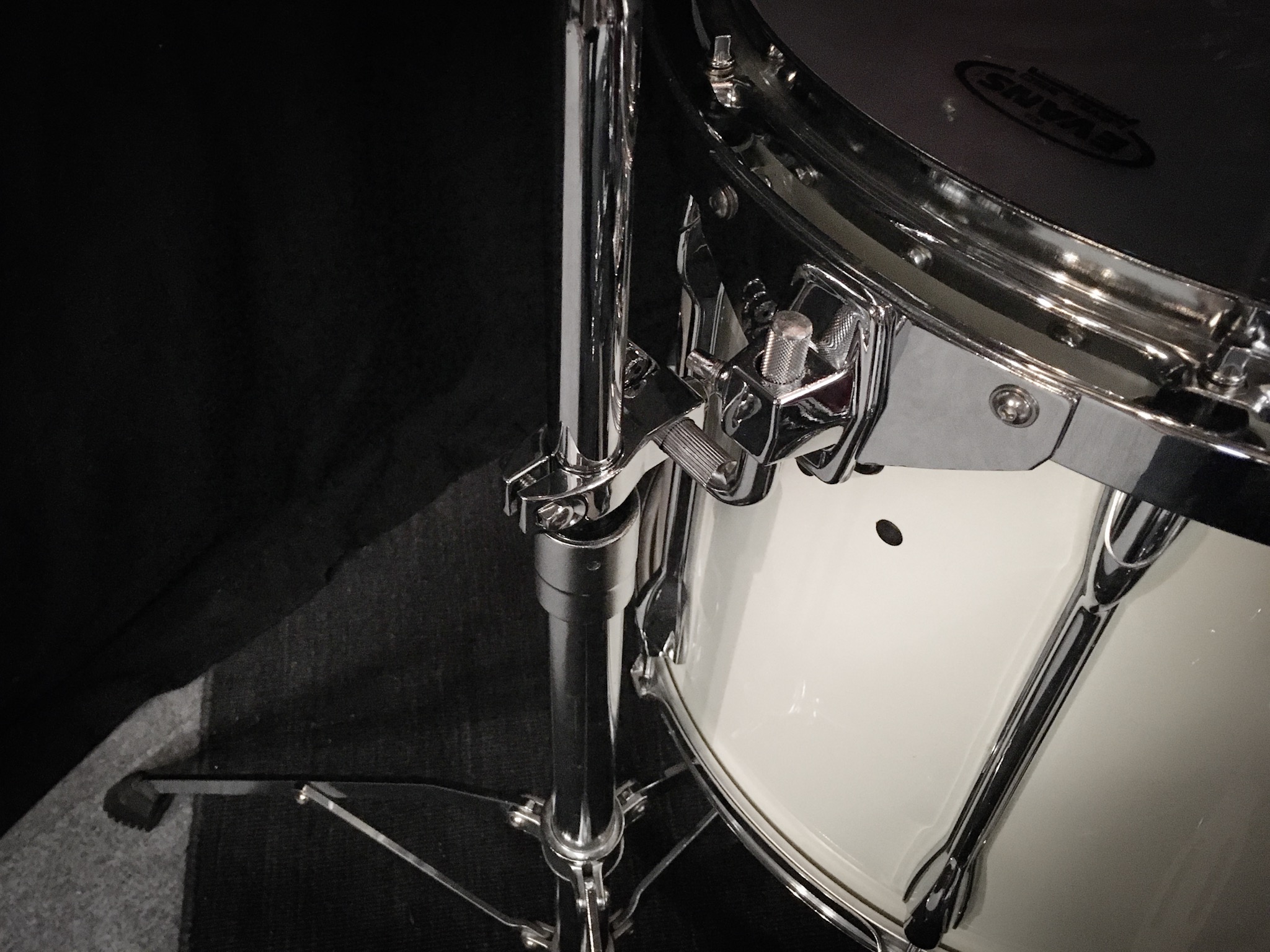

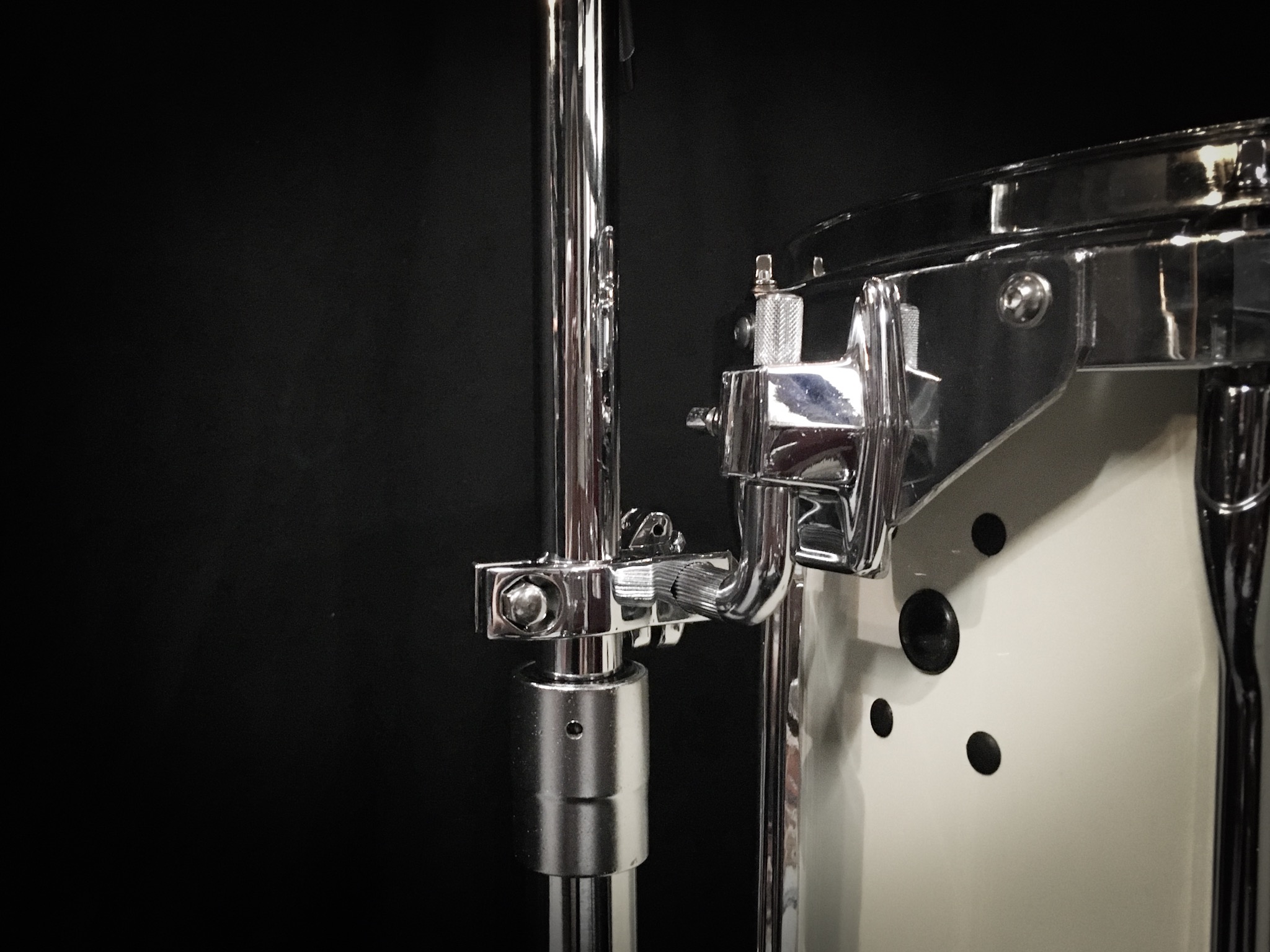

Ja sitten testirummuksi painava Recording Custom 16x14":
https://u.cubeupload.com/Konsta/N1lr2p.jpeg
https://u.cubeupload.com/Konsta/5q799E.jpeg

Lyhyellä testailulla yllättävän hyvältä vaikuttaa. Tomi notkuu vähemmän kuin Yamahan kiinnikkeessä joka mulla oli tuossa aiemmin.

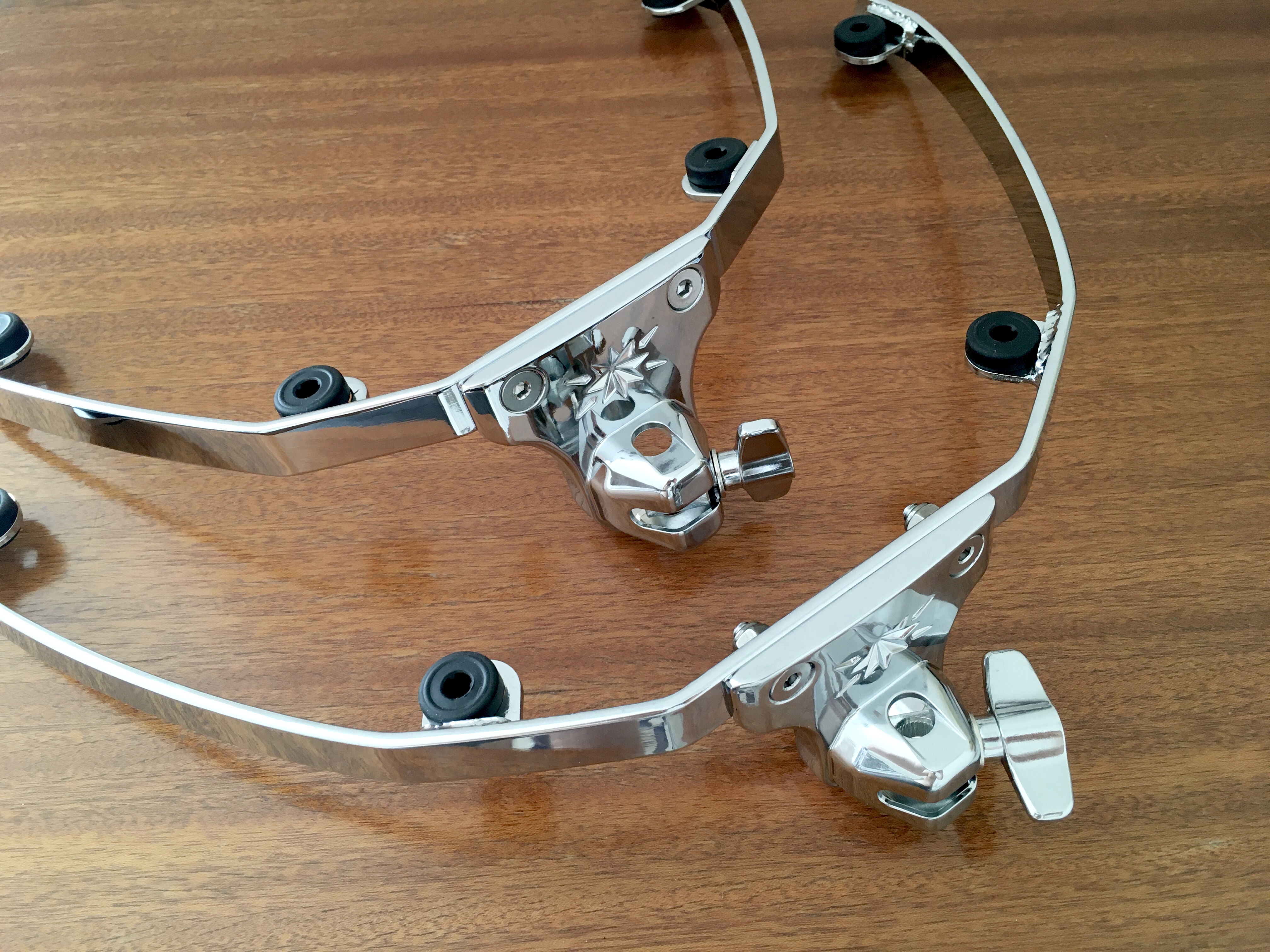

Jahhas elikkä koronasta huolimatta Tama toimitti kuin toimittikin 10- ja 13-tuumaisiin tomeihin nää hävyttömät RIMS-kopiot. Mutta on kyllä hienot ja hyvin ja järkevästi tehdyt.

https://u.cubeupload.com/Konsta/hBKrV3.jpeg

Nyt sain kaikkien tomien kiinnikkeet asennettua ja ovat nyt käyttötestissä ennalta määräämättömän ajan.

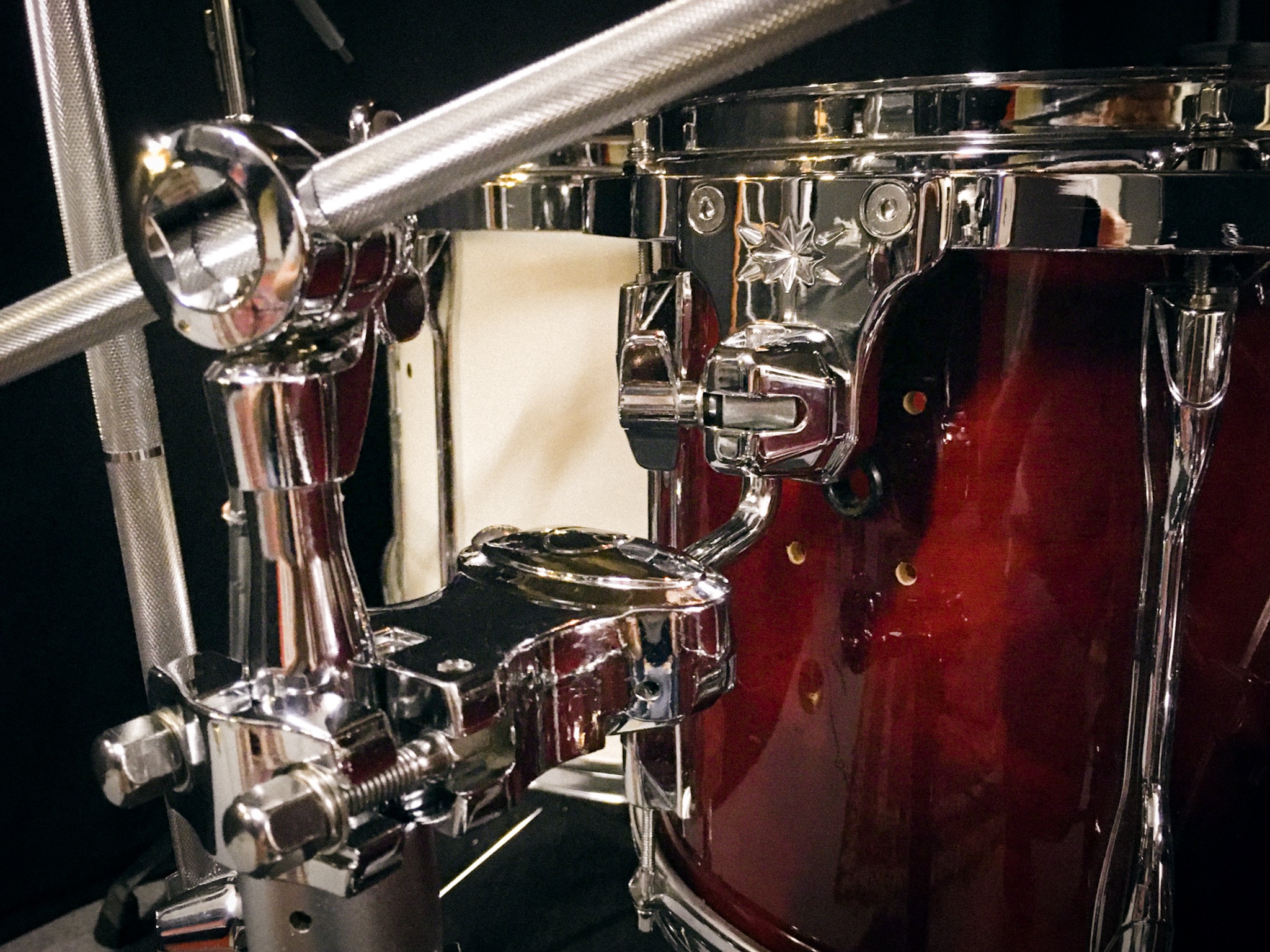

13-tuumaisen tomin kiinnike:
https://u.cubeupload.com/Konsta/DRiBWQ.jpeg

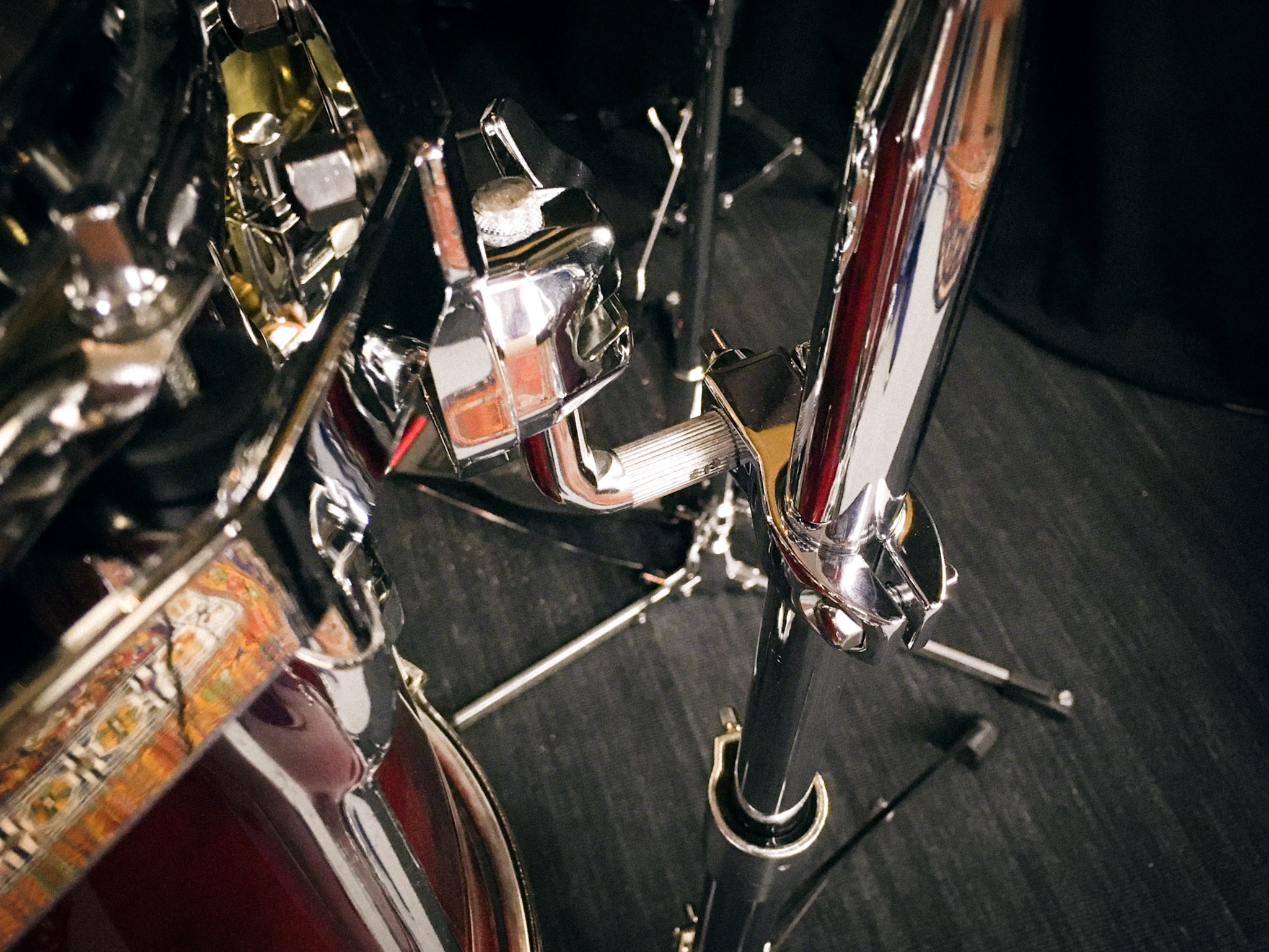

10-tuumaisen tomin kiinnike:
https://u.cubeupload.com/Konsta/GcUVKI.jpeg
https://u.cubeupload.com/Konsta/Z7luIn.jpeg

Oikein siistin näköiset näistä tuli mun mielestä, oon tyytyväinen.

Muutakin pikkuista edistystä on tapahtunut. Hommasin esim. briteistä 4mm paksut rosteriset prikat bassorummun lugien alle. Laskeskelin nimittäin että kourat asettuu vanteelle semmoiseen asentoon että lugeja olis hyvä saada vähän korkeammalle.

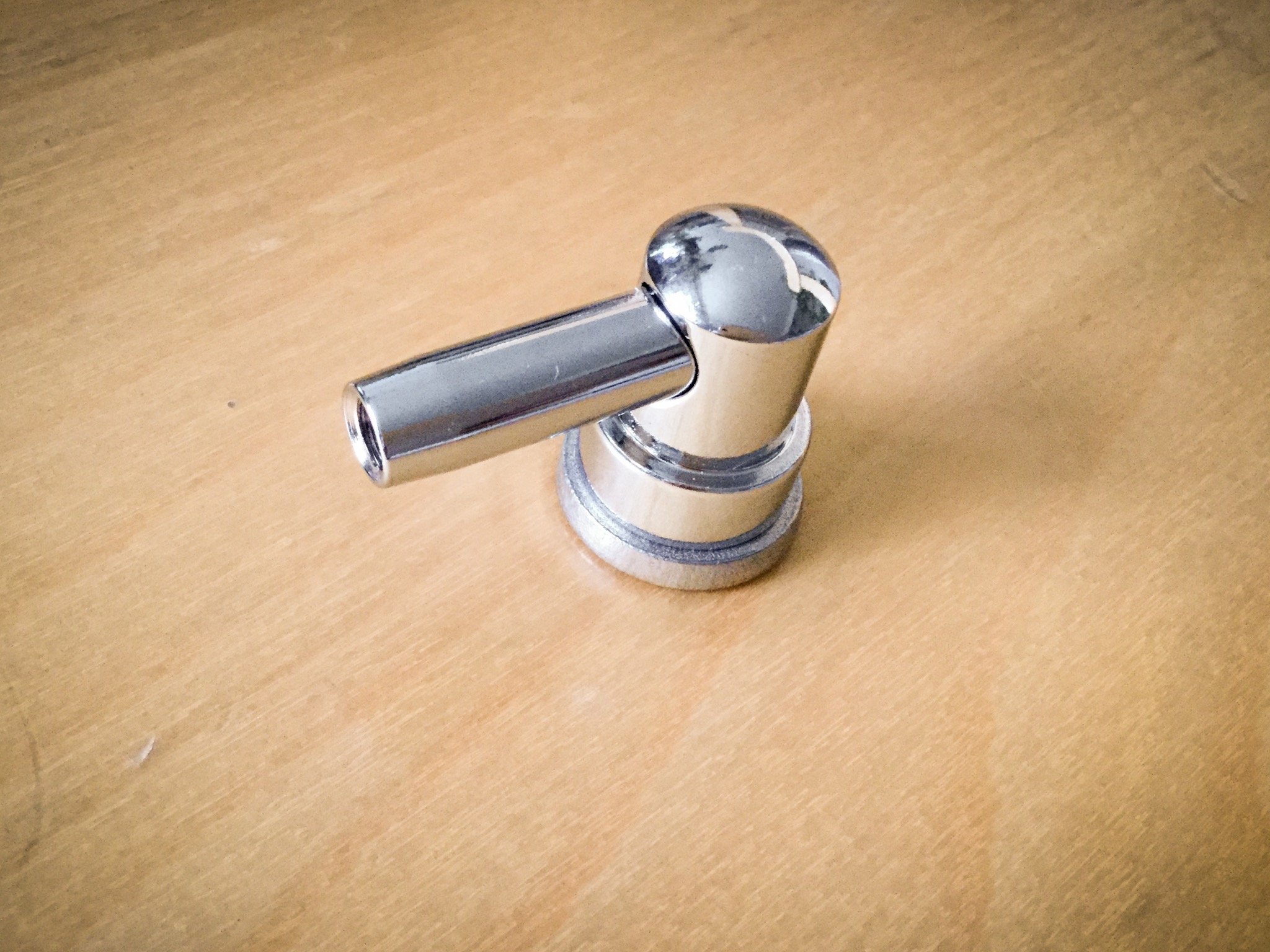

Tässä basarin lugi prikan kera:
https://u.cubeupload.com/Konsta/GnXC5b.jpeg

Ulkonäöllisesti tietysti olis parempi ilman tuota prikkaa mutta ei voi mitään. Mieluumin tuo kuin että viritysruuvi sojottaa ihan vinossa.

Mösjöö: Nyt sain kaikkien tomien kiinnikkeet asennettua ja ovat nyt käyttötestissä ennalta määräämättömän ajan.

13-tuumaisen tomin kiinnike:
https://u.cubeupload.com/Konsta/DRiBWQ.jpeg

10-tuumaisen tomin kiinnike:
https://u.cubeupload.com/Konsta/GcUVKI.jpeg
https://u.cubeupload.com/Konsta/Z7luIn.jpeg

Oikein siistin näköiset näistä tuli mun mielestä, oon tyytyväinen.

Muutakin pikkuista edistystä on tapahtunut. Hommasin esim. briteistä 4mm paksut rosteriset prikat bassorummun lugien alle. Laskeskelin nimittäin että kourat asettuu vanteelle semmoiseen asentoon että lugeja olis hyvä saada vähän korkeammalle.

Tässä basarin lugi prikan kera:
https://u.cubeupload.com/Konsta/GnXC5b.jpeg

Ulkonäöllisesti tietysti olis parempi ilman tuota prikkaa mutta ei voi mitään. Mieluumin tuo kuin että viritysruuvi sojottaa ihan vinossa.

Tuo on ihan perkeleellinen ongelma kaikissa valmiissa tarvikelugeissa. Lugit on rakennettu täsmälliselle tuumakoolle, rungot taas on noin 3mm alimittaiset kalvojen istuvuuden vuoksi. Lopputulema ilman rikkoja on vino viritysruuvi.

Mulla tyssäs oma rummunrakentajan ura siihen että en saanut mistään sopivia lugeja. Ehkä palaan asiaan jos saan joskus hankittua metallisorvin.

Joo näinhän se vähän on. Mutta mikäs tuo mukavan näkönen setti on jonka kuva näkyy tuolla jäsenkuvaussivullas? Näyttää osista kasatulta.

Mösjöö: Joo näinhän se vähän on. Mutta mikäs tuo mukavan näkönen setti on jonka kuva näkyy tuolla jäsenkuvaussivullas? Näyttää osista kasatulta.

Oma tekele, oon tosin myyny setin. Stdrumsin rautaosat ja rungot tein itse. Prikkoja piti laittaa;)

heikkir89: rungot tein itse.
Melko vaatimattomasti...

Tästä hankkeesta olis kiva kuulla lisää!

Mösjöö: Melko vaatimattomasti...

Tästä hankkeesta olis kiva kuulla lisää!

Kiitos:) Lienee liian pitkä sepustus yhteen viestiin. Lyhyesti sanottuna tein rumpusetin ammattitutkinnon lopputyönä. Kiinnostus hiipui sittemmin kun ei löytynyt sopivia rautaosia... Pari kokonaista settiä olen tehnyt, kouluaikana kummatkin. Tomeihin ja bassareihin olin tyytyväinen, virveleistä jäi jotain puuttumaan. Hankala tosin arvioida kun en juuri pidä puuvirveleistä muutenkaan.

No internetistä ei tila lopu!

Mutta juu. Kiitos vastauksesta. Onko linkkiä tms. tuohon lopputyöhön? Aiheesta kyllä lueskelee mielellään.

heikkir89:
Mulla tyssäs oma rummunrakentajan ura siihen että en saanut mistään sopivia lugeja. Ehkä palaan asiaan jos saan joskus hankittua metallisorvin.

Aika harvoin lugit on sorvaamalla tehty. Mutta todellakin alimittaiseen runkoon ei oikein lugeja tahdo löytyä. Premierin vanhat Genistat esimerkikisi olivat alimittaisella rungolla ja lugit valmistettu sen mukaan.

Ettekö vois antaa mulle paljon rahoja niin saisin ostettua rungot ja tää tyhmä hanke etenis.

Pientä puuhailua on ollut basarin jalkaosastolla.

Tämä nimimerkki tml:n tuolla edellisellä sivulla esittämä puheenvuoro jäi sitten kuitenkin takaraivoon tekemään myyräntyötään:

tml: Vähän mietityttää se, että se M8 pultti vain puristaa jalkoja. Niihin kohdistuu aikamoinen vääntö. Minulla on 16" pikkubassari, missä on on tuon tyyppiset jalat, ja vaikka muhvit ovat tyyppiä, missä jalka menee silmukan läpi ja siipimutterin kiristys vetää silmukkaa sivulle/ulospäin, joutuu ihan tosissaan kiristämään niitä.

Pitkällisen pähkäilyn ja päkistelyn jälkeen päätin sitten lisätä basarinjalkojen ja niiden kiinnikkeiden kestävyyttä kiertävää (ja työntävää) vääntöä vastaan.

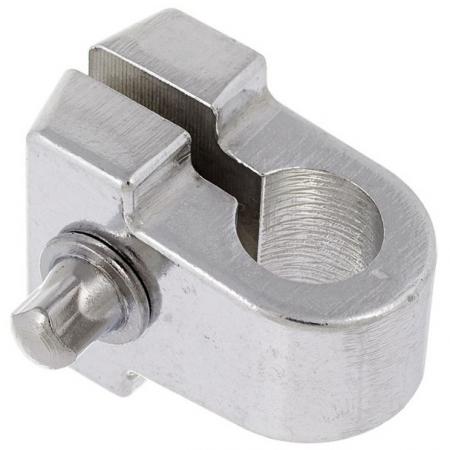

Tamalla on valikoimissaan simppeli ja edullisehko pultti- ja mutterikiristeinen muistilukko 10,5mm tomin kannakkeeseen. Tällainen: https://u.cubeupload.com/Konsta/tJb7jR.jpeg

Hankin tuommoiset haltuuni ja dremelöin ja hioin muistilukosta tuon toisen puolen väkäset pois ja syvensin toisen puolen koloa kunnes siinä oli oikeat mitat jotta pysyy napakasti kiinni jalankiinnikkeen kylkeä vasten.

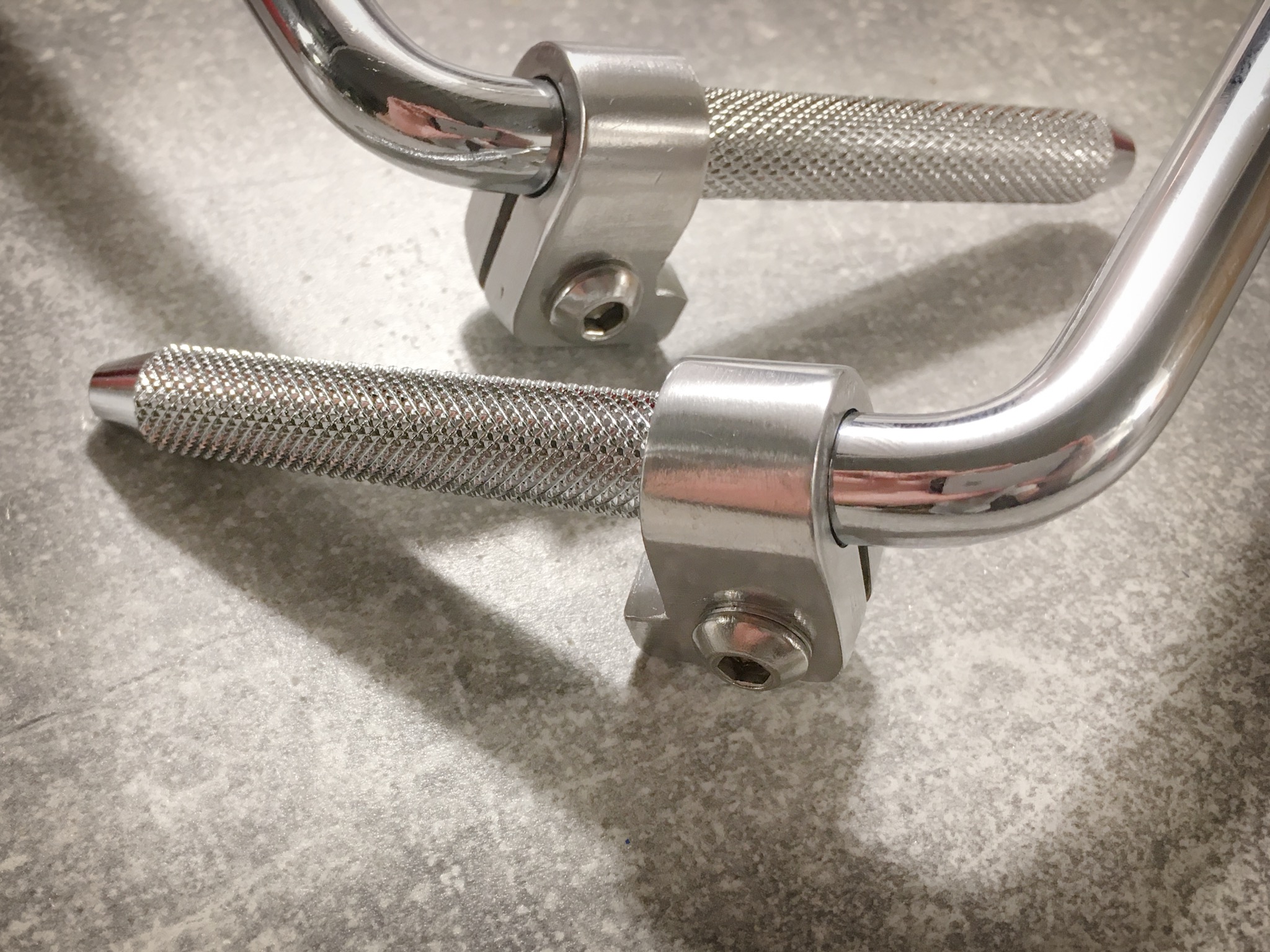

Tässä molemmat muotoillut muistilukot kiinni basarin jaloissa:
https://u.cubeupload.com/Konsta/9YgrIm.jpeg

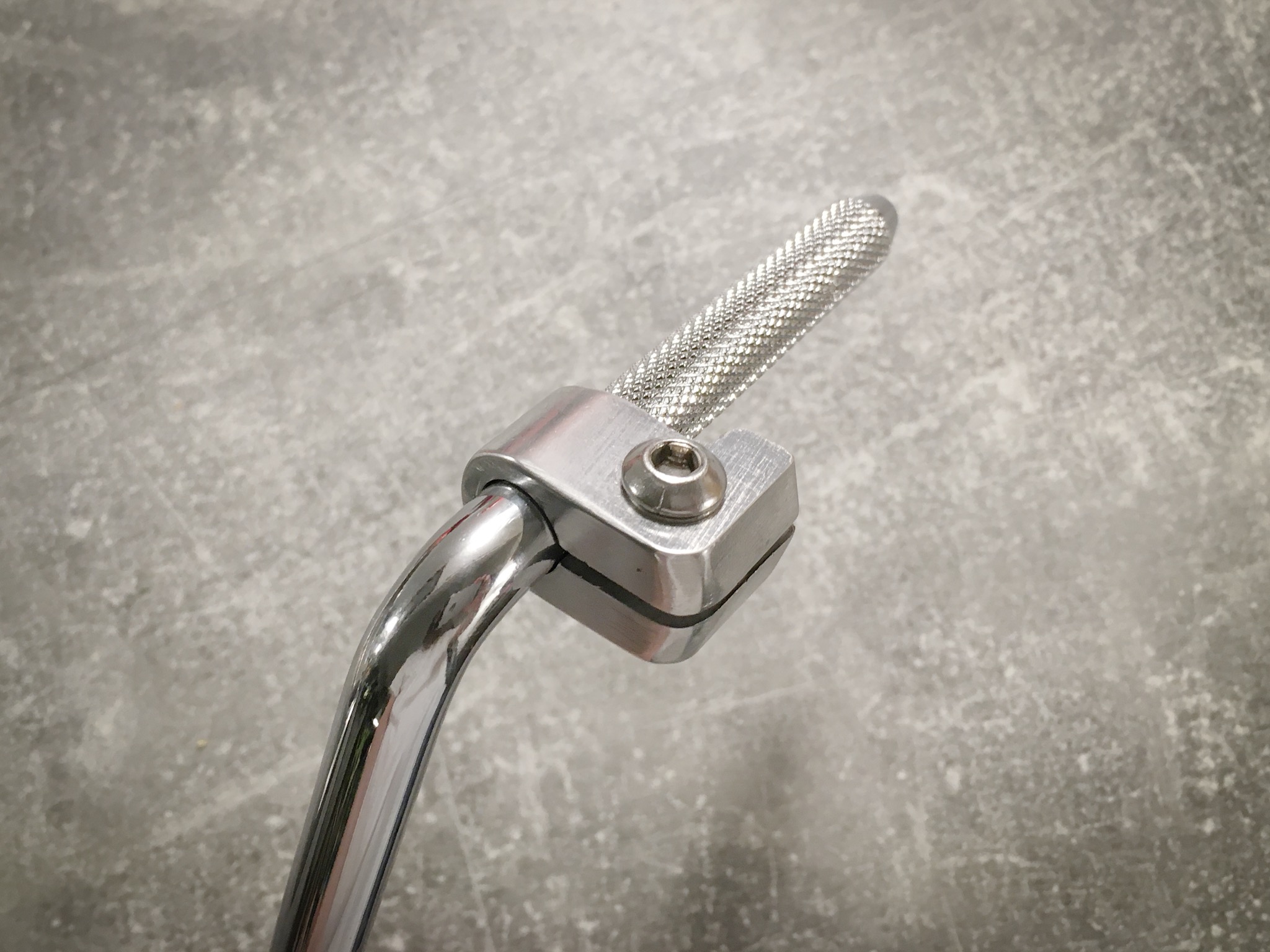

Tässä eri kulmasta:
https://u.cubeupload.com/Konsta/c9hDBn.jpeg

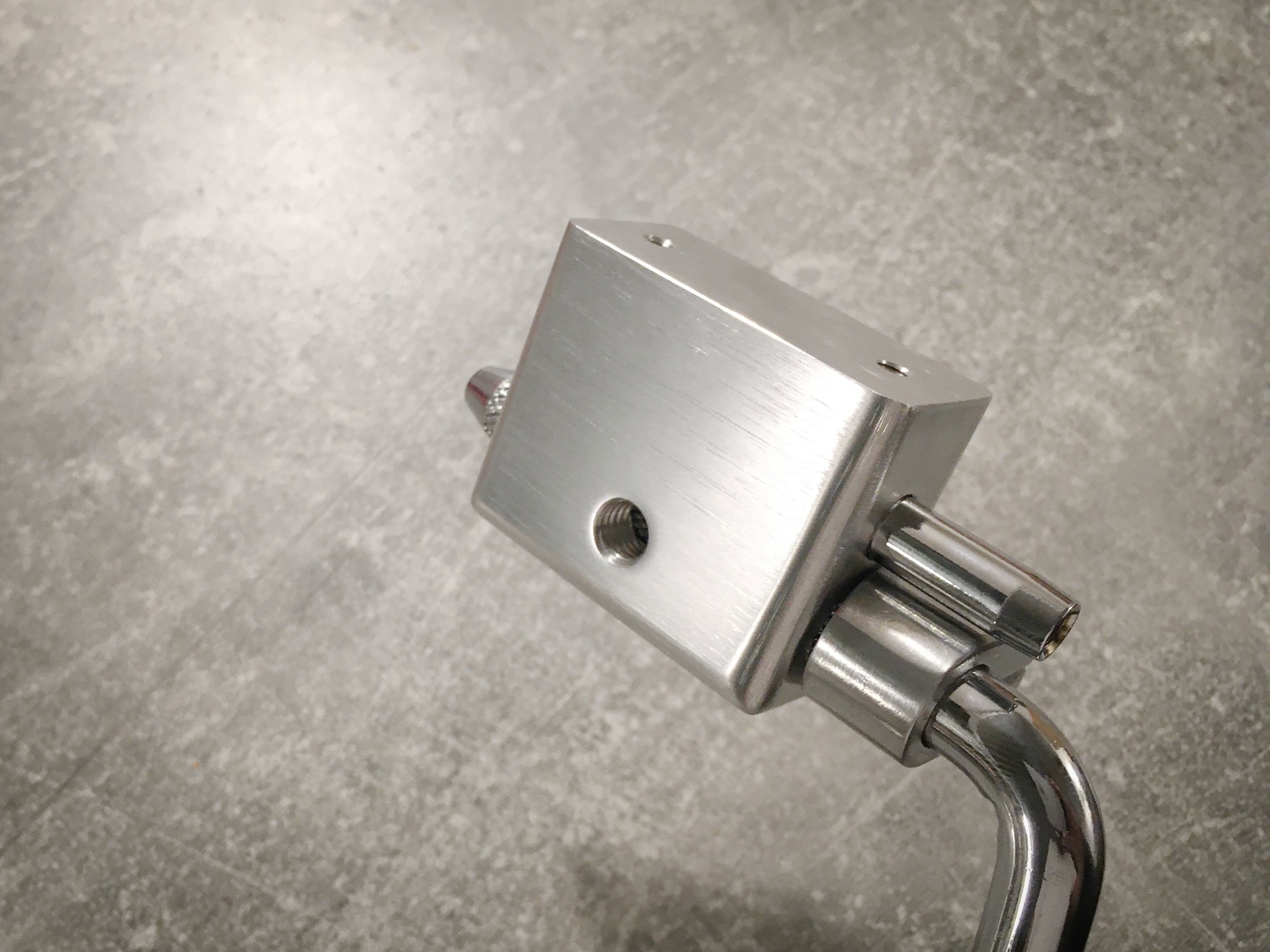

Ja näin muistilukko, jalka ja kiinnike asettuvat:
https://u.cubeupload.com/Konsta/ah3r3e.jpeg

Nyt on sitte kaksi puristuspistettä jalkaa kiinnipitämässä. Eikähän tuo nyt pysy. Muistilukko hoitaa tietenkin myös muistilukon virkaa koska jalat saa kivasti irti roudauksen ajaksi ja kasausvaiheessa nopeasti ja tarkasti takaisin just samaan asentoon missä olivat.

Kiillottelin myös noita kaikkia alumiinisia osia, ei nyt ihan kromia vastaa mutta saa luvan kelvata.

Hyvältä näyttää. Olen itsekin modannut kyseistä muistilukkoa joskus kauan sitten.

Tuo isoimman tomin stilisoitu RIMS-viritelmä on ollu nyt koekäytössä muutaman kuukauden ja jotenkin rupes tuntumaan että tuo Taman muhvin valu on niin höttöistä että ihan kuin en sais ruuveja tarpeeks tiukalle (tai ehkä en uskaltanu vaan vääntää).

Ratkaisuna porasin nyt ne kierteet kokonaan auki ja läpi. Sitten ulkopintaan vähän reiän ympärille sopivaa viistettä uppokantaiselle pultille.

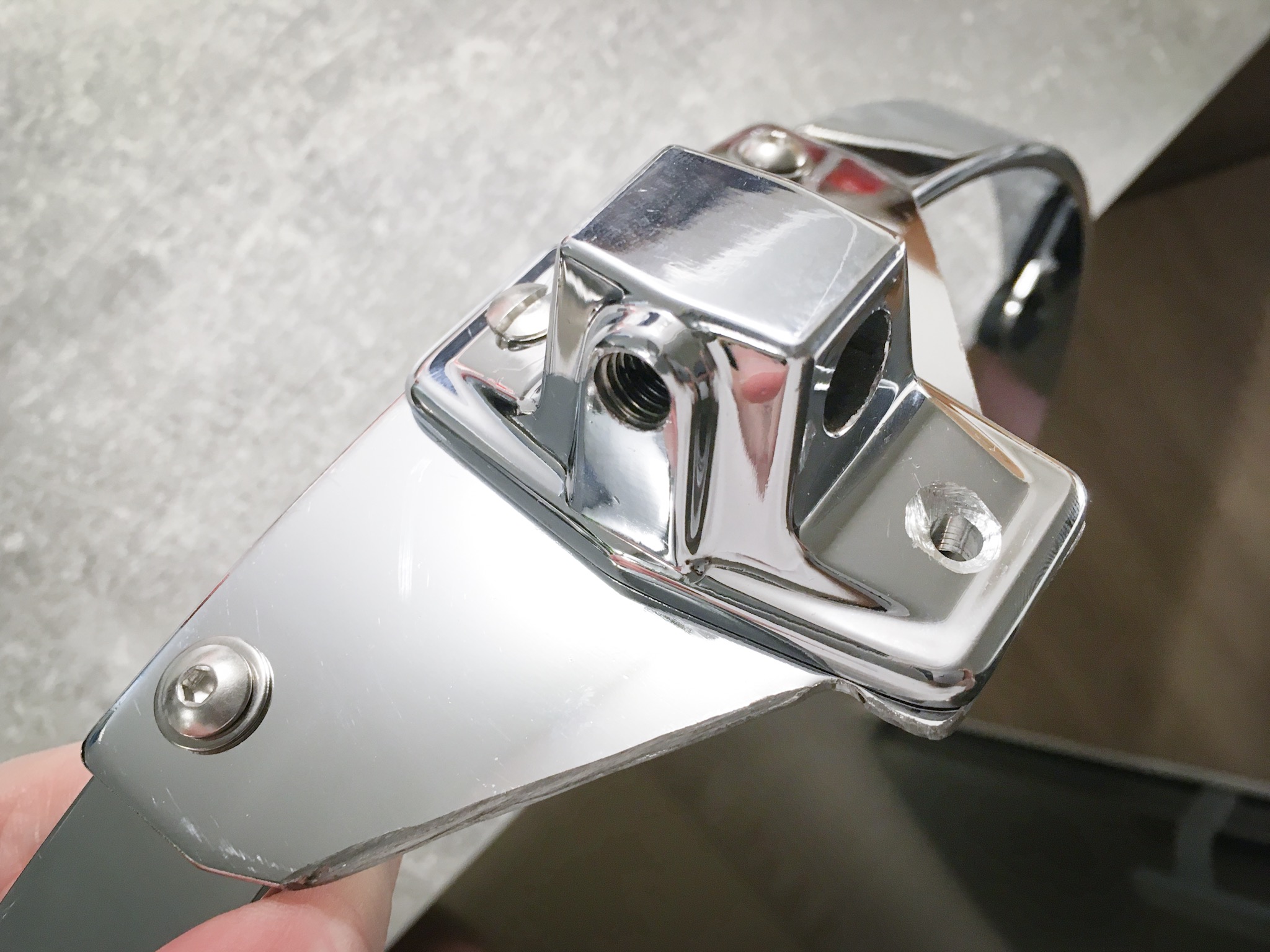

Tällä lailla (ylempi pultti kuvassa paikoillaan jo):
https://u.cubeupload.com/Konsta/LmbLHc.jpeg

Sitten tosiaan 5-milliset pultit läpi ja lukkomutterilla tiukasti kiinni RIMSin kiinnityslevyyn. Hitto olis pitäny laittaa näin jo alun perin. Nyt on kunnollinen.

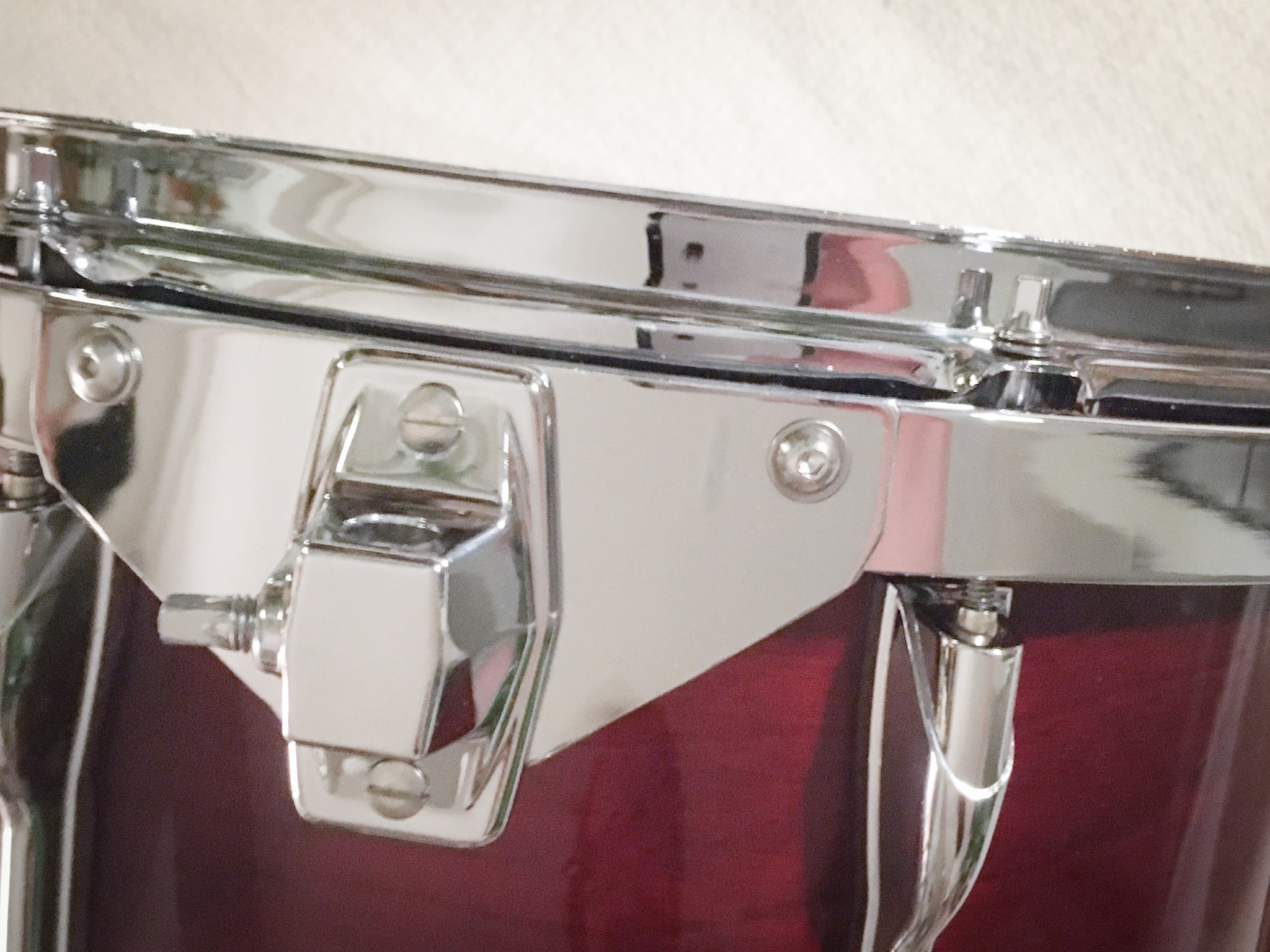

Tältä näyttää sivusta:
https://u.cubeupload.com/Konsta/7mNlnV.jpeg

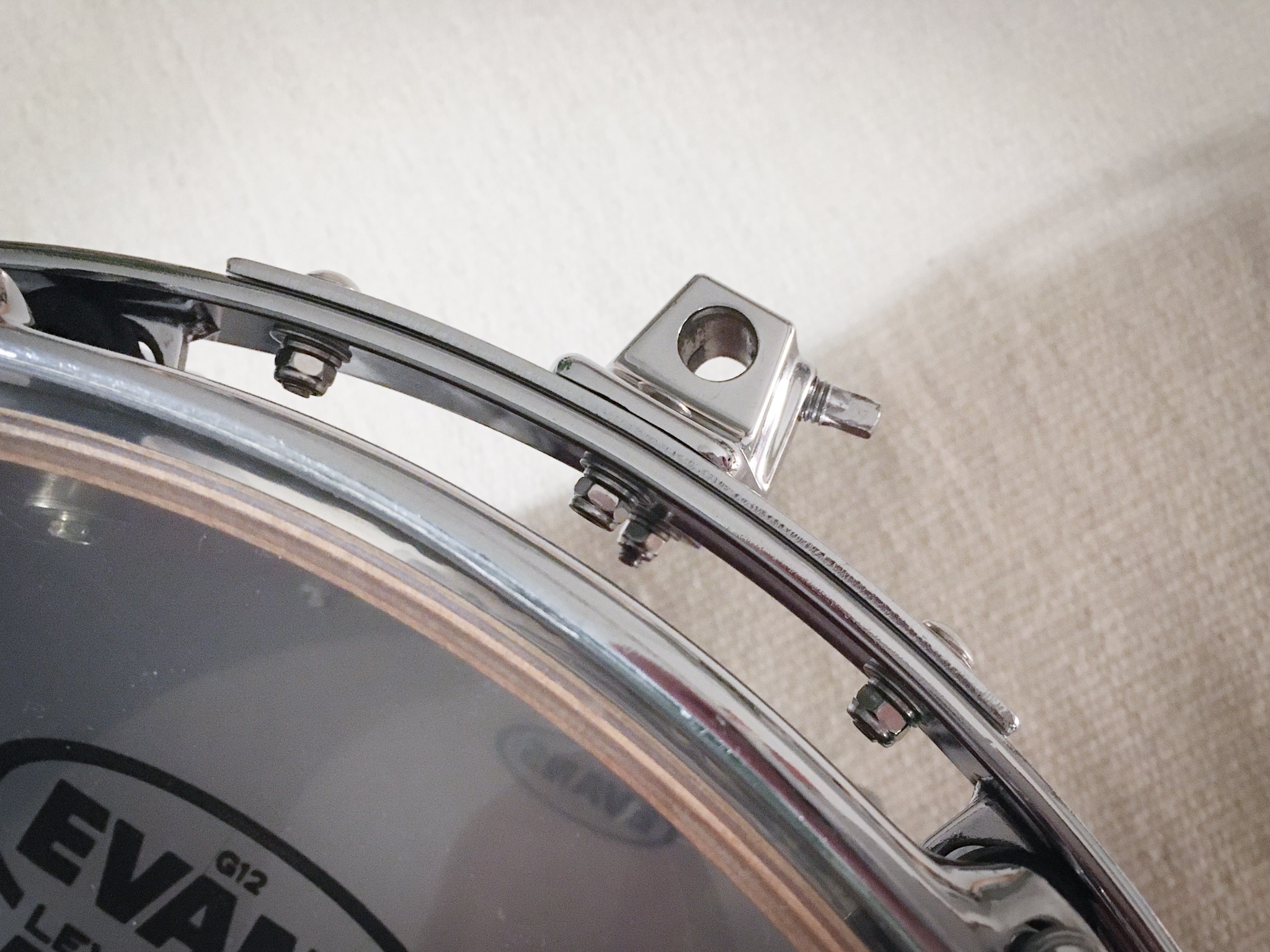

Ja tässä näkymä ylhäältä:
https://u.cubeupload.com/Konsta/XFrcTO.jpeg
