22.06.2025: Mod Tone High Gainer modaus
Kirjoittanut janis – 22.06.2025
Ostin vuosia sitten Mod Tone High Gainer pedaalin joka osoittautui soundiltaan ihan paskaksi. Särö oli ihan hirveä sirkkeli vaikka kuinka koitti säätää. Koitin myydäkin sitä huonolla menestyksellä ja sitten se jäi kayttämättömänä laatikon pohjalle.
Sain sitten myöhemmin oivalluksen ja kaivoin pedaalin esille ja googletin onko siihen tehty modauksia maailmalla. Googletus päättyi pettymykseen, kun mitään ei löytynyt. Kytkentäkuviakaan ei löytynyt netistä ja kytkentä oli tehty pintaliitoskomponenteillä mikä vaikeutti tutkimista. Niinpä otin työkalut käteen ja avasin kotelon ja irrotin piirilevyn.
Sitten googletin säröpedaalien kytkentöjä ja niiden perusteella kokeilin muutamaa eri kondensaattoria "level"-potikan jalkoihin leikkaamaan yläpäätä. Pedaalin soundi parani huomattavasti. Tällaisenaankin pedaali toimi nyt siedettävästi ja sirkkelisoundi hävisi, mutta halusin vielä kokeilla säätää, kun pedaali oli purettuna.
Sitten mittailin mitä tekee piirilevyllä jakkien välissä oleva kondensaattori ja vaihdoin sen arvoltaan toisen kokoiseen. En enää muista alkuperäisen arvoa. Se auttoi myös hieman parantamaan soundia ja säädettävyyttä.
Lopuksi vaihdoin toisen "clipping"-diodin pii-diodiin. Se oli melko hankalaa kun alkuperäinen oli pintaliitosmallia, mutta sain kun sainkin tavallisen diodin kolvattua sen tilalle. (siitä en hoksannut ottaa kuvaa) Alkuperäinen diodi osoittautui schottky-diodiksi joten särön määrää pieneni jonkin verran ja soundi hieman vielä pehmeni. Samalla "leikkaus" muuttui epäsymmetriseksi, mutta säröä pedaalistä lähti yhä yllinkyllin.
Loppukaneettina, modaus oli kannattava, vaikka aikaa kului eri kondensaattoriarvojen kokeiluun. Pedaali kuulostaa nyt hyvältä ja sävynsäädöt toimii paremmin kuin alunperin.
Jos mielenkiintoa riittää, kannattaa kokeilla modata, jos kaapista löytyy säröpedaali joka ei soundaa oikealta omaan käyttöön.

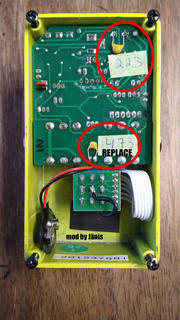

Kuva piirilevystä alta. (Kuvassa lontoota koska meinasin laittaa kuvan aiemmin ulkomaiselle foorumille, mutta en saanutkaan lisättyä kuvaa sinne.)
