Moro,

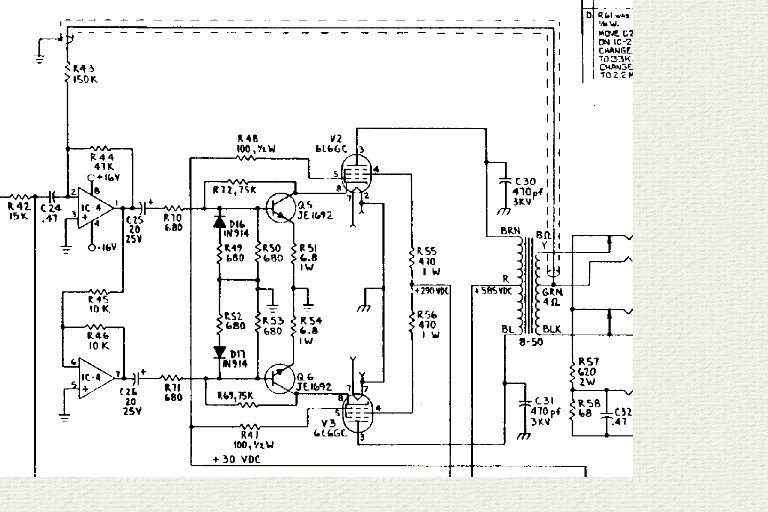

Täältä löytyy varmaan jokunen putki/hybridi vahvistimen rakentelija. Katselin pitkästä aikaa, minkälainen MM'n pääteasteen periaate on. Sehän on hybridi, jossa ohjaimena toimii puolijohteet ja tehot löytyy EL34'sta.

Itse asiassa aika mielenkiintoinen ja poikkeava tyyli. Normaalisti ohjaus pääteputkille tuodaan jännitteenä ohjaushilalle, mutta tässäpä onkin niin, että sieltä löytyy vakiojännite +30V. Ohjaus onkin toteutettu sitten katodipuolella virtaohjauksena; Q5 ja Q6. Kytkentään ei ole toteutettu presens-säätöä, joka yleensä löytyy tuolta takaisinkytkennän (R43) puolelta (vaikkapa Fender'in putkikoneet)


Tässä vielä linkki koko pdf'fään:
https://el34world.com/charts/Schematics/files/Musicman/Musicman_rd50b.pdf
Ajattelin pistää tätä jakoon puktivahvareiden kolvaajille, jos vaikka herättäisi ajatuksia.
