Kohtuullista soundia Marshall valvestate 8080:sta

Pitkän soittamattoman kauden jälkeen tuli hankittua edullinen Valvestate kesällä 2008; kuinkas
muuten kun mnetin torin kautta. Ennalta tarkistin, että ko. koneessa löytyy putki etuasteessa,
joten kun normaalisti etuasteputket vastaavat suurimmasta osasta signaalin muodonmuutoksista,
eli käytännössä soundin säröistä ja siten isoksi osaksi itse soundia, niin odotukset soundillisesti
olivat kohtuulliset. Vehkeen soundi oli kuitenkin heti kättelyssä varsin karkea, eikä oikeastaan
lainkaan putkimainen; parin viikon jammailun ja soundien hakemisen jälkeen totesin, ettei ko. laatikosta
jostain syystä yksinkertaisesti saa asiallisia soundeja pihalle. Tuli aikaa pistää toosa osiksi.

Drtuben sivuilta löytyi schemat, ja tässä linkki alkuperäiseen etuasteeseen :

Originaali etuaste

Hetken schemaa silmäiltyäni löytyi syykin karkeaan soundiin, nimittäin näyttää siltä, että
marsun kehittäjät ovat kallistuneet samaan särönmuodostamiseen valvestate-mallista riippumatta
ja ko. tekniikka on simppelit ledileikkurit, toteutettuna kahdella punaisella ledillä,
schemassa LED6 ja LED7. Sinänsä ledien leikkaus on selvästi pehmeämpi, kuin perinteisten
diodien, johtuen virran muuttumisesta leikkauspisteessä pääosin valoksi ja osin lämmöksi, jolloin
täyttä johtavuutta ei saavuteta heti leikkauksen alkaessa, vaan valo ja lämpöhäviöiden vaatiman
virranlisäyksen jälkeen. Tämä pyöristää huomattavasti leikkauspistettä. Soundi tuntuu olevan
kuitenkin melko karkea

Sama leikkuri näyttää mallista 8001 lähtien aina 8240:seen saakka. Huomioitavaa on, että
vasta mallissa 8040 ja siitä eteenpäin olevissa malleissa on putki, eli mallit 8001-8020 ovat puhtaasti
papukoneita, eikä niissä voikaan saada aitoa putkisoundia.

Ensimmäinen askel oli repiä ko. ledit pois, nimittäin ledit leikkaavat signaalin melko jyrkästi ja
toimivat luonnollisina signaalin rajoittimina, jolloin itse putkiastetta ei edes voi yliohjata,
signaalin säröyttämiseksi. Ledien repimisen jälkeen putkiastetta sai yliohjatuksi, mutta samalla
yliohjautui putkiasteen jälkeinen bufferina toimiva operaatiovahvistin, IC4. Jotta op-amp ei
yliohjautuisi, muutin vastuksilla R13 ja R14 toteutettua jännitteenjakoa. R13 arvoksi tuli
82k ja R14 arvoksi 270k.

Jo rupesi soundi paranemaan ja perinteistä tummaa putki-soundia alkoi jo hieman löytyä.
Soundi ei kuitenkaan edelleenkään tuntunut hyvältä, joten aloin ihmetellä putkiastetta enempi.

Putkiaste on kytkennältään varsin perinteinen, joka taitaa löytyä lähes kaikista
kokoputkimarsuista, kuin myös marsujen esikuvaksi mainituista, useista fenderin bassmaneista.

Asteessa ensimmäinen puoli putkesta toimii normaalina jännitevahvistimena ja toinen osa
jänniteseuraajana. Asteen jälkeinen äänensävynsäätöyksikkö ei kuormita kovinkaan paljoa, joskaan
sovitus ei näytä olevan kovinkaan teoreettisesti oikeanlainen; 100k katodilla ja 33k+bassopotikan
asennon mukainen osa potikasta mukana kuormittamassa, mutta teorioista ei tunnu kitaravahvistimissa
olevan ollenkaan kyse, joten eipä tuolla muuta väliä, kuin että sävynsäätöyksikön ottoimpedanssi on
melko suuri. Tämä suurehko impedanssi mahdollisti putken toisen osan kytkennän muuttamisen helposti
jänniteseuraajasta jännitevahvistimeksi, jota ajattelin schemaa hieman enempi tutkittuani, nimittäin
ledileikkureiden poiston jälkeen putken ensimmäinen osa muodosti käytännössä soundin, vastaten
signaalin säröyttämisestä; toinen osa ei paljoakaan särönmuodostumiseen osallistunut eli toinen
puoli oli enempi tai vähempi "turha" komponentti; siispä muutin tämän kytkennän tavanomaiseksi
jännitevahvistimeksi.

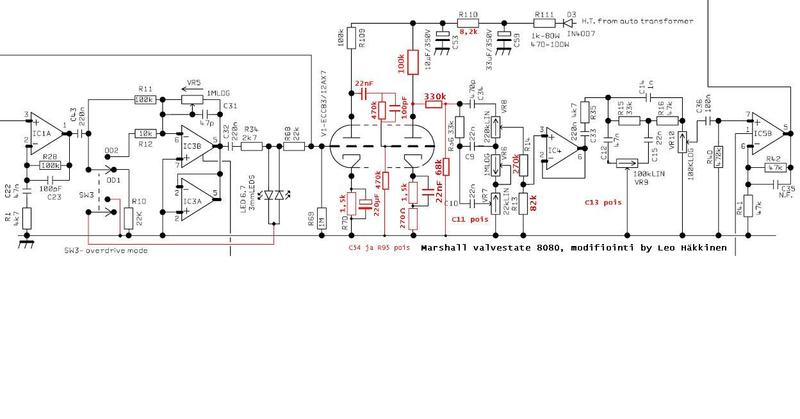

Kuvassa schema, joksi kytkentä muodostui ja jossa punaisella varsinaiset muutokset/lisäykset.

Muutoksen jälkeen oikeastaan putken toinen osa muodostaa suurimman osan soundia, vastaten
enimmästä säröyttämisestä. Koko aste on helppo yliohjata ja soundi pysyy aika mukavana, joskin
riittävällä yliohjauksella anodijännite dippaa hieman, joka pudottaa volumeakin havaittavasti;
tätä tosin voi jossain määrin käyttää efektinä, ainakin sustainia riittää. Tuohon dippiin voi
vaikuttaa vastuksen R110 arvoa hieman muuttamalla, itse pudotin sen arvon 8,2k, joka tuo dipistä
kohtuullisessa ajassa pois, mitä pienempi, sitä vähempi dippi ja nopeampi recovery (R10*C53),
mutta suuremmat mahdolliset hurinat/häiriöt.

Kytkennässä on lisäksi etupaneelista löytyvä "overdrive" painike, jonka painamalla päälle itse
asiassa vain kasvatetaan IC3B:n vahvistus 10 kertaiseksi. Kyseisessä kytkimessä on fyysisesti
2 puolta, joista vain toinen oli alunperin käytössä; otin toisen puolen käyttöön ledileikkureille,
joten nyt overdriven ollessa päällä, ovat myös alkuperäiset ledileikkurit päällä. Itse en
juurikaan overdriveä käytä, mutta onpahan mahdollisuutena; soundi on mielestäni aika "hirveä",
mutta makuasia sekin.

Vielä lisäksi poistin alkuperäisessä kytkennässä olevat kondensaattorit C11 ja C13, ne kun tuntuivat
turhaan leikkaava ylempiä ääniä saaden soundista hieman tunkkaisen, joskin näiden poiston jälkeen
luonnollisesti häiriöt lisääntyivät hieman silloin kun VR9 ("contour") ei ole aivan nollassa.

Ko. valvestateja näkyy säännöllisin väliajoin kohtuuhintaan mnet:in torilla ja varmaan niitä
saattaa joissain putiikeissakin silloin tällöin liikkua. Tyypillinen hinta näyttää olevan
jossain parin sadan euron huittelilla tai hieman päällä. Entäs tämän modifikaation hinta ?
Jos on riittävästi osaamista elektroniikasta, niin yleensä tarvittavat komponentit löytyy
laatikosta, joten kustannus on vain sen mitä omalle työlleen laskee, jos mitään. Jos taas
käy ostamassa komponentit kaupasta, hinta lienee jossain 10 euron luokassa. Joten hinta-laatu-
suhde lienee paikallaan.

Pari soundinäytettä, joilla tuli noihin roots/soolo-skabailuihin osallistuttua,
taustat siis skabataustoja :

Näyte1 (Roots92)

Näyte2 (SSkaba179)

Lisätty rämpytysnäyte yleisön pyynnöstä; aluksi kevyehköllä gainilla 30 sek,
sitten reippaamalla gainilla n. 1:15 kohdalle, josta eteenpäin vielä lisää gainia ja
middleä myös, 1:55 jälkeen jatkuvassa rämpytyksessä kuuluu selvää dippausta,
joka saa soundin jo aika karkeaksi, putkien toimintapisteen mennessä reippaasti
sivuun, 2:28 kohdilta taas pienemmällä gainilla, middlen säilyessä ja perusjamia...
koettakaa kestää :

Näyte3 (KomppiRämppyä)

7.11.2010 Lisätty näyte overdriven päälläollessa. Gainia ei kehtaa pitää koillisen yli...
contour melkein koillisessa... treblellä hillitty häiriöitä... :

Näyte4 (Overdrivellä)

Ei muuta ko virittämmää..., mutta muistakaa, että anodijännitettä tulee kunnioittaa;
sähköturvallisuus ennenkaikkea.

Kirjoittanut Lex.A 19.09.2009
